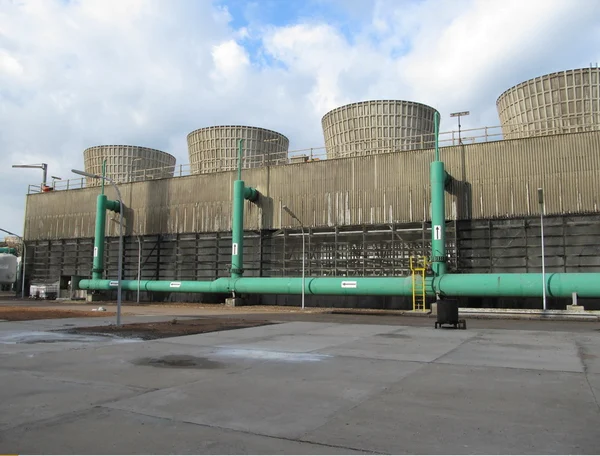

اطلاعاتی در مورد سازه و ساختار کولینگ تاور بتنی

معرفی برج خنک کننده بتنی نیروگاه برق آتلانتیک

انواع کولینگ تاور :در یک نیروگاه برق در منطقه آتلانتیک میانی ایالات متحده، دو برج خنک کننده بتنی طبیعی با پوسته هذلولی بتن آرمه و با طراحی یکسان (واحد 3 و واحد 4) در حل فعالیت هستند. این دو کولینگ تاور بتنی به طور متناوب برای برآورده کردن نیازهای شبکه انرژی اوج کار می‌کنند. هر برج جزء اصلی یک سیستم خنک کننده آب با چرخه بسته است؛ که آب فرآیندی شور را از رودخانه مجاور می گیرد.

برج قدیمی‌تر از دو برج که به واحد شماره 3 خدمات می‌دهد، در سال 1974 ساخته شد. بهره برداری از این کولینگ تاور بتنی، یکسال پس از شروع و در سال 1975 صورت پذیرفت. سیستم کولینگ دوم نیز در خدمت واحد شماره 4، در سال 1975 ساخته شد و در سال 1981 به بهره‌برداری رسید. هر دو برج خنک کننده بتنی ارتفاعی در حدود 122 متر دارند. همراه با اتصالات ساختمانی افقی که در هر 5 فوت (1.5 متر) افزایش می یابد. 70 “بالابر” قابل شناسایی نیز در این مجموعه ها تشکیل یافته‌اند.

ابعاد ساختاری برج خنک کننده بتنی نیروگاه آتلانتیک

 ضخامت پوسته هر برج پکینگ برج خنک کننده در امتداد ارتفاع خود حدود 8 اینچ (203 میلی‌متر) است. لازم به ذکر است که ضخامت آنها در پنج بالابر در پایین، به تدریج افزایش می‌یابد تا یک تیر حلقه‌ای به ضخامت 36 اینچ (914 میلی‌متر) تشکیل گردد. همچنین در سه بالابر نیز در در قسمت بالا، یک قرنیز ضخیم 26 اینچی (660 میلیمتری) تشکیل میشود.

سطوح داخلی و خارجی پوسته‌های بتنی هر کدام با یک تشک از میله‌های تقویت کننده فولادی که به‌صورت:

اجرا می شوند، تقویت شده اند. از گلوی برج به سمت بالا، میلگردهای تقویت کننده (معمولاً 5 میلگرد با قطر 16 میلیمتر) هستند که در هر جهت بین 12 تا 16 اینچ (305 تا 406 میلی متر) در مرکز قرار دارند. حجم فولاد تقویت‌کننده به سمت پایه برجها افزایش می‌یابد. جایی که میلگردهای قطر 22 میلی‌متر و میلگردهای قطر 25 میلیمتر، به ترتیب:

• به‌طور عمودی در فاصله 5 اینچ (127 میلی‌متر) در مرکز و
• بصورت محیطی در فاصله 6 اینچ (152 میلی متر)،

خرید پکینگ اسپلش :قرار گرفته‌اند. پوشش پوسته ای و اسمی بتنی روی آرماتورهای ضخامت 2 اینچ (51 میلی متر) دارد. این پوسته توسط 32 ستون X بتن آرمه پیش‌ساخته با ارتفاع 60 فوت (18 متر) با سطح مقطع 20 در 33 اینچ (508 در 838 میلی‌متر) پشتیبانی می‌شود. (حاوی 16 میلگرد عمودی)

آسیب های برج خنک کننده بتنی آتلانتیک

اواسط دهه 1980، ابتدا تخریب بتن در سطح خارجی پوسته برج خنک کننده بتنی واحد شماره3 مشاهده شد. با گذشت زمان، فرسودگی بتن در برجهای خنک کن برای هر دو واحد 3 و 4 پیشرفت کرد. آسیبها شامل:

• نواحی وسیع لایه لایه شدن و پوسته پوسته شدن بتن در قسمت های خارجی پوسته،
• لایه لایه شدگی بتن در قسمت های داخلی پوسته
• و ترک خوردگی و رنگ آمیزی خوردگی در ستون های X

مشاهده شده بود. بمنظورمحدود کردن خطر ریزش بتن فرسوده از پوسته ها، مالک چندین بار از یک پیمانکار برای حذف بتن لایه لایه سست از برج ها استفاده نمود. علاوه بر این، زوال قابل مشاهده در 30 ستون از 32 ستون X یافت شد. نیمه پایینی ستون‌های X (زیر پرکننده) مقدار بیشتری از زوال را نشان می‌دهند. زوالها و آسیب هایی که عمدتاً شامل ترک‌های طولی در گوشه‌ها می‌شد که با لایه‌برداری بتن پوششی ناشی از خوردگی آرماتورهای فولادی تعبیه‌شده، همراه بود.

نکته: منظور از ستون های X در برج خنک کن هذلولی بتنی، ستونهای زیر پرکننده است. ستونهای اصلی ضربدری که بار نگهداری پوسته و ساختار را به دوش می‌کشند.

ارزیابی شرایط کولینگ تاور بتن مسلح

ارزیابی‌های چندگانه شرایط در سال 2006 برای مشخص کردن:

1. مکانیسم‌های زوال و تعیین یکپارچگی ساختاری دو برج
2. و همچنین توسعه برنامه‌های تعمیر برای برآورده کردن عمر مفید 25 ساله مالک،

انجام شد. ارزیابی‌های برج‌ها شامل بازرسی‌های بصری از درجه، راهروها، نردبان‌های برج، قرنیز و حوض بود. بازرسی های عملی نیز از مراحل نوسانی و بالابرهای هوایی انجام شد. طی این بازرسی‌ها، آزمایش‌های غیرمخرب (NDT) مانند صدای چکش، قرائت پوشش و خوانش پتانسیل نیمه سلولی انجام شد. پنجره های بازرسی در مناطق موردنظر در بتن ساخته شد و نمونه های هسته برای آنالیز پتروگرافی و آزمایش محتوای کلرید استخراج شد.

نتایج ارزیابی سال 2006، مناطق وسیعی از بتن پوسته شده را در سراسر سطح بیرونی پوسته واحد شماره 3، نشان داد. میزان پوسته شدن البته در یک سوم بالایی برجها بیشتر بود. لایه ‌برداری‌های شناسایی‌شده در سطح داخلی پوسته توسط NDT نیز عمدتاً در یک سوم بالایی پوسته قرار داشتند. لایه‌هایی که نشان داد خوردگی در سطح داخلی پوسته بیشتر رخ می‌دهد. نتایج آزمایش‌های نیمه سلولی انجام شده در سطح داخلی پوسته بالای گلوی برج (بالابرهای 48 تا 68) از 0.02 تا 0.61- ولت در مقابل الکترود سولفات مس/مس (Cu/CuSO4) (CSE) متغیر بود. مقداری خوردگی فعال نیز در قسمت بالایی برج شناسایی شد.

نمونه های بتنی از برج خنک کننده بتنی موردنظر، مورد آزمایش آزمایشگاهی قرار گرفتند. درنتیجه نتایج آزمایشگاهی، نفوذ کلرید قابل توجهی به عمق فولاد تقویت کننده را نشان داد. سطح کلرید معمولاً در قسمت بالایی کولینگ تاور بتنی بالاتر بود. یعنی:

• تا 11 برابر بیشتر از غلظت آستانه خوردگی در سطوح داخلی و خارجی پوسته و
• به‌ترتیب تا 3 و 6 برابر بیشتر از غلظت آستانه در عمق.

تقویت برج خنک کننده بتنی با شیوه CP

تا سال 2010، مقدار بتن پوسته پوسته‌شده در قسمت بیرونی پوسته افزایش یافته بود. اما چشمگیرترین تغییر، افزایش قابل توجه لایه‌برداری‌ها در سطح داخلی پوسته بود که نشان‌دهنده‌ی افزایش سرعت آسیب‌های ناشی از خوردگی بود. این نرخ رشد بالای لایه لایه شدن بتن، خطر قابل توجهی برای یکپارچگی سازه برج خنک کننده بتنی بشمار می‌رفت. زیرا پایداری سازه و استحکام پوسته ، به دست نخورده بودن ضخامت دیواره بتنی بستگی دارد. بنابراین فولاد تقویت‌کننده، قادر به مقاومت در برابر تنش‌های کششی داخل صفحه و همچنین مقاومت بیرونی پوسته است.

از آنجایی که لایه برداری در بخش بالایی پوسته برج منجر به:

• تخریب گسترده داخلی و
• آسیب های خارجی بتن،

شده بود، مالک تصمیم به تخریب و بازسازی یک سوم بالای پوسته برج خنک کننده بتنی را گرفت. خرابی بتن در زیر گلویی، شدیدتر بود و تعمیرات بتن سازه‌ای انتخاب شد. تعمیراتی که شامل ترمیم موضعی بتن (با عمق جزئی در داخل و خارج پوسته) و برخی تعمیرات ضخامت کامل دیوار بود. ستون های X در این مراحل، نیازی به تعمیر نداشتند. طبق ارزیابی مجدد، دو عنصر ساختاری مهمتر برای محافظت، تشخیص داده شدند:

• کاهش خوردگی فولاد تقویت‌کننده؛ برای کل پوسته و
• ستون‌های X؛ برای محافظت در برابر خرابی آینده و حفظ یکپارچگی ساختاری برج.

بنابراین یک سیستم حفاظت کاتدی هیبریدی (CP) متشکل از هر دو CP گالوانیکی و CP جریان تحت تاثیر (ICCP) بر روی کولینگ تاور بتنی نصب شد. برای پوسته، ICCP انتخاب شد. زیرا سطوح ولتاژ در مکان‌های مختلف روی پوسته بزرگ را می‌توان در طول عمر سیستم CP کنترل کرد. بدلیل آنکه ستون‌های X در معرض یک محیط مرطوب و طیف وسیعی از دمای سرویس (از -20 تا 50 درجه سانتیگراد) قرار دارند، CP گالوانیکی برای محافظت از آنها انتخاب شد. چراکه اجزای آن توانایی مقاومت در برابر محیط خشن را دارند.

شیوه حفاظت کاتدی (CP) چیست؟

حفاظت کاتدی (CP) تکنیکی است که برای کنترل خوردگی سطح فلز. طی این شیوه، با تبدیل فلزات به سمت کاتدی، یک سلول الکتروشیمیایی مورد استفاده قرار میگیرد. ساده ترین روش برای اعمال CP با اتصال فلزی است که قرار است با فلز دیگری که به راحتی خورده می شود محافظت شود تا به عنوان آند سلول الکتروشیمیایی عمل کند. اصولاً حفاظت کاتدی را می توان برای هر ساختار فلزی در تماس با الکترولیت حجیم اعمال کرد. اگرچه عملاَ، کاربرد اصلی آن برای محافظت از سازه‌های فولادی مدفون در خاک یا غوطه‌ور در آب است. سازه هایی همچون برج خنک کننده هذلولی بتنی.

سیستم های حفاظت کاتدی برای حفاظت از طیف وسیعی از سازه‌های فلزی در محیط‌های مختلف استفاده می شوند. رایج ترین برنامه های کاربردی مربوط به این شیوه محافظتی، عبارتند از:

• خطوط لوله آب و سوخت،
• مخازن ذخیره سازی کشتی ها و قایق ها،
• سکوهای نفتی فراساحلی
• روکش چاه نفت
• طراحی حفاظت کاتدی
• سازه های فلزی درون برج خنک کننده بتنی

بکارگیری شیوه CP از خوردگی جلوگیری می کند. بنابراین امکان استفاده از ضخامت های فلزی نازک تر را فراهم می کند و همچنین می تواند در طول عمر عملیاتی یک دارایی استراتژیک زیرزمینی، بسیار مقرون به صرفه باشد. هنگام طراحی یک سیستم CP (حفاظت کاتدی) جدید، بایستی به پارامترهای زیر توجه داشت:

• تعیین توجیه اقتصادی برای پروژه
• مشخصات پروژه
• دستورالعمل های ملی و بین المللی
• مذاکره با مالکان، ارگان های عمومی یا سایر طرف های ذینفع
• نوع شیوه (جریان گالوانیکی یا تحت تاثیر)
• تقاضای فعلی و نیازهای عرضه برق
• تعداد و محل آندها یا یکسو کننده های ترانسفورماتور
• الزامات نظارت

سیستم ICCP در کولینگ تاور بتنی آتلانتیک

سیستم ICCP مورد نظر برای تقویت دو برج خنک کننده بتنی نیروگاه برق آتلانتیک امریکا، از 48 منطقه مجزا تشکیل شده است. هریک از این ناحیه ها، به طور مساوی در اطراف پوسته برج در شش پشته عمودی از هشت منطقه توزیع شده است. هر منطقه دارای چهار الکترود مرجع است که در مجموع، 192 الکترود مرجع برای کل پوسته موجود می‌باشد.

سه ناحیه پایینی – پایه بتنی ضخیم و قوی پوسته – دارای آند لوله سرامیکی ساب اکسید تیتانیوم است. همچنین سه ناحیه بعدی از آندهای مش نواری اکسید فلزی مخلوط (MMO) استفاده می کنند. تزریق این آندها در شکاف های بریده شده در سطح خارجی انجام شده است. (این شکافها برای محافظت از ارتفاع ترمیم شده‌ی پوسته موجود، بین لایه‌های تقویت کننده‌ی قسمت بازسازی قرار گرفته‌اند)

در هر پشته عمودی، اجزایی نظیر:

• یک کابینت یکسو کننده؛ شامل هشت منبع تغذیه مستقل ترانسفورماتور
• یکسو کننده جریان مستقیم (DC)؛ برای هر منطقه یک عدد
• و یک واحد نظارت از راه دور
