راهنمای جامع سایزبندی لوله پلیکا (PVC) به همراه کاربردها

انتخاب سایز لوله پلیکا با توجه به کاربرد مناسب آن، یکی از مهم‌ترین تصمیمات در هر پروژه ساختمانی، تاسیساتی یا صنعتی است که به طور مستقیم بر کارایی، دوام و ایمنی سیستم تاثیر می‌گذارد. این راهنمای جامع به شما کمک می‌کند تا با درک کامل از انواع سایزهای لوله پلیکا (PVC) و کاربردهای خاص هر یک، بهترین و اقتصادی‌ترین انتخاب را برای نیازهای پروژه خود داشته باشید و از بروز مشکلات احتمالی در آینده جلوگیری کنید.

لوله‌های پلیکا (PVC) به دلیل مقاومت بالا در برابر خوردگی، وزن سبک، نصب آسان و قیمت مناسب، گزینه‌ای پرکاربرد در صنایع مختلف هستند. اما برای بهره‌وری حداکثری از این لوله‌ها، شناخت دقیق سایزبندی آن‌ها ضروری است. در ادامه، جداول جامعی از سایزهای رایج لوله پلیکا بر اساس کاربرد و نوع فشار ارائه شده است. این جداول شامل قطر خارجی (OD)، قطر داخلی (ID)، ضخامت و وزن تقریبی لوله‌ها هستند که به شما در انتخاب دقیق‌تر کمک می‌کنند.



 جدول سایز لوله پلیکا معمولی

لوله‌های پلیکا معمولی یا فشار ضعیف، عمدتاً برای کاربردهایی با فشار کم یا بدون فشار طراحی شده‌اند. این لوله‌ها اغلب در سیستم‌های تهویه، ناودانی و برخی مصارف فاضلابی سبک به کار می‌روند.

قطر اسمی (میلیمتر)	قطر خارجی (OD) (میلیمتر)	قطر داخلی (ID) (میلیمتر)	ضخامت جداره (میلیمتر)	کاربرد رایج
1.9	16.2	20	20	تهویه، کابل‌کشی سبک
2.4	20.2	25	25	تهویه، کابل‌کشی سبک
3.1	25.8	32	32	ناودانی، فاضلاب سبک
3.8	32.4	40	40	ناودانی، فاضلاب سبک
4.7	40.6	50	50	ناودانی، فاضلاب سبک
5.9	51.2	63	63	ناودانی، فاضلاب سبک
7	61	75	75	ناودانی، فاضلاب سبک
8.4	73.2	90	90	ناودانی، فاضلاب سبک
10.2	89.6	110	110	ناودانی، فاضلاب سبک



جدول سایز لوله پلیکا نیمه معمولی

لوله‌های پلیکا نیمه معمولی یا نیمه قوی، تعادلی بین مقاومت و قیمت ارائه می‌دهند و در کاربردهای فاضلابی خانگی و صنعتی با فشار متوسط مورد استفاده قرار می‌گیرند. این لوله‌ها برای انتقال سیالات با فشار کاری کمتر از لوله‌های فشار قوی مناسب هستند.

قطر اسمی (میلیمتر)	قطر خارجی (OD) (میلیمتر)	قطر داخلی (ID) (میلیمتر)	ضخامت جداره (میلیمتر)	کاربرد رایج
2.3	45.4	50	50	فاضلاب خانگی
2.8	57.4	63	63	فاضلاب خانگی
3.3	68.4	75	75	فاضلاب خانگی
4	82	90	90	فاضلاب خانگی
5	100	110	110	فاضلاب خانگی
5.5	114	125	125	فاضلاب خانگی
7	146	160	160	فاضلاب اصلی



جدول سایز لوله پلیکا فشار قوی

لوله‌های پلیکا فشار قوی (Heavy Duty) برای انتقال سیالات تحت فشار بالا طراحی شده‌اند و در سیستم‌های آبرسانی، فاضلاب صنعتی و کشاورزی کاربرد دارند. این لوله‌ها دارای دیواره‌های ضخیم‌تری هستند که مقاومت آن‌ها را در برابر فشار افزایش می‌دهد.

قطر اسمی (میلیمتر)	قطر خارجی (OD) (میلیمتر)	قطر داخلی (ID) (میلیمتر)	ضخامت جداره (میلیمتر)	کاربرد رایج
2.3	15.4	20	20	آبرسانی، فاضلاب صنعتی
2.9	19.2	25	25	آبرسانی، فاضلاب صنعتی
3.7	24.6	32	32	آبرسانی، فاضلاب صنعتی
4.7	30.6	40	40	آبرسانی، فاضلاب صنعتی
5.8	38.4	50	50	آبرسانی، فاضلاب صنعتی
7.3	48.4	63	63	آبرسانی، فاضلاب صنعتی
8.7	57.6	75	75	آبرسانی، فاضلاب صنعتی
10.4	69.2	90	90	آبرسانی، فاضلاب صنعتی
12.7	84.6	110	110	آبرسانی، فاضلاب صنعتی



جدول سایز لوله پلیکا فاضلابی فشار نیمه قوی

این دسته از لوله‌ها به طور خاص برای سیستم‌های فاضلاب خانگی و تجاری با فشار متوسط و جریان‌های حجیم‌تر طراحی شده‌اند. سایز لوله فاضلاب پلیکا در این دسته، بسیار متنوع است.

قطر اسمی (میلیمتر)	قطر خارجی (OD) (میلیمتر)	قطر داخلی (ID) (میلیمتر)	ضخامت جداره (میلیمتر)	کاربرد رایج
2.8	57.4	63	63	فاضلاب توکار، رایزر
3.3	68.4	75	75	فاضلاب توکار، رایزر
4	82	90	90	فاضلاب توکار، رایزر
5	100	110	110	فاضلاب اصلی، رایزر
5.5	114	125	125	فاضلاب اصلی، رایزر
7	146	160	160	فاضلاب اصلی، رایزر
9	182	200	200	فاضلاب شهری، خطوط اصلی
11.5	227	250	250	فاضلاب شهری، خطوط اصلی

جدول سایز لوله پلیکا برق

لوله‌های پلیکا برق یا لوله‌های PG (Pipe Gland) برای محافظت از کابل‌های برق و مخابراتی در برابر آسیب‌های فیزیکی و محیطی استفاده می‌شوند. سایز لوله برق پلیکا بر اساس قطر خارجی و توانایی عبور کابل‌ها تعیین می‌شود.

قطر اسمی (میلیمتر)	قطر خارجی (OD) (میلیمتر)	قطر داخلی (ID) (میلیمتر)	کاربرد رایج
14.5	18.6	PG 13.5	کابل‌های کوچک، سیم‌کشی داخلی
16.5	20.4	PG 16	کابل‌های کوچک تا متوسط
22.5	26.5	PG 21	کابل‌های متوسط
32.5	37.5	PG 29	کابل‌های ضخیم‌تر
40.5	47	PG 36	کابل‌های قدرت
47	54	PG 42	کابل‌های قدرت
52.5	59.3	PG 48	کابل‌های قدرت
11.5	227	250	فاضلاب شهری، خطوط اصلی





جدول سایز لوله پلیکا ناودانی

سایز لوله ناودانی پلیکا معمولا در دسته لوله‌های معمولی یا فشار ضعیف قرار می‌گیرد، زیرا وظیفه اصلی آن انتقال آب باران بدون فشار است.

قطر اسمی (میلیمتر)	قطر خارجی (OD) (میلیمتر)	کاربرد رایج
63	63	ناودانی ساختمان‌های کوچک
75	75	ناودانی ساختمان‌های متوسط
90	90	ناودانی ساختمان‌های بزرگ
110	110	ناودانی ساختمان‌های بزرگ و صنعتی



درک واحدهای اندازه‌گیری سایز لوله پلیکا

در بازار و صنعت، لوله‌های پلیکا با واحدهای اندازه‌گیری متفاوتی شناخته می‌شوند که ممکن است باعث سردرگمی شود. درک این واحدها برای انتخاب صحیح سایز لوله پلیکا ضروری است.



سایز لوله پلیکا به میلیمتر

رایج‌ترین واحد اندازه‌گیری در ایران و بسیاری از نقاط جهان، میلیمتر است. این واحد معمولاً به قطر خارجی (OD) لوله اشاره دارد و مبنای اصلی جداول فنی و استانداردهاست.



 سایز لوله پلیکا به اینچ

در برخی موارد، به ویژه در ارتباط با استانداردهای بین‌المللی یا لوله‌های فلزی قدیمی، سایز لوله پلیکا به اینچ نیز بیان می‌شود. هر اینچ معادل ۲۵.۴ میلیمتر است. تبدیل سایز لوله پلیکا از میلیمتر به اینچ و بالعکس برای هماهنگی با سیستم‌های مختلف اهمیت دارد. به عنوان مثال لوله پلیکا سایز دو اینچ برابر با 50.8 میلیمتر می‌باشد. جهت اطلاع از قیمت لوله پلیکا دو اینچ به لینک زیر مراجعه نمایید:
https://azaretesal.com/product-category/pvc-pipe/pvc-pipe-2-inch/

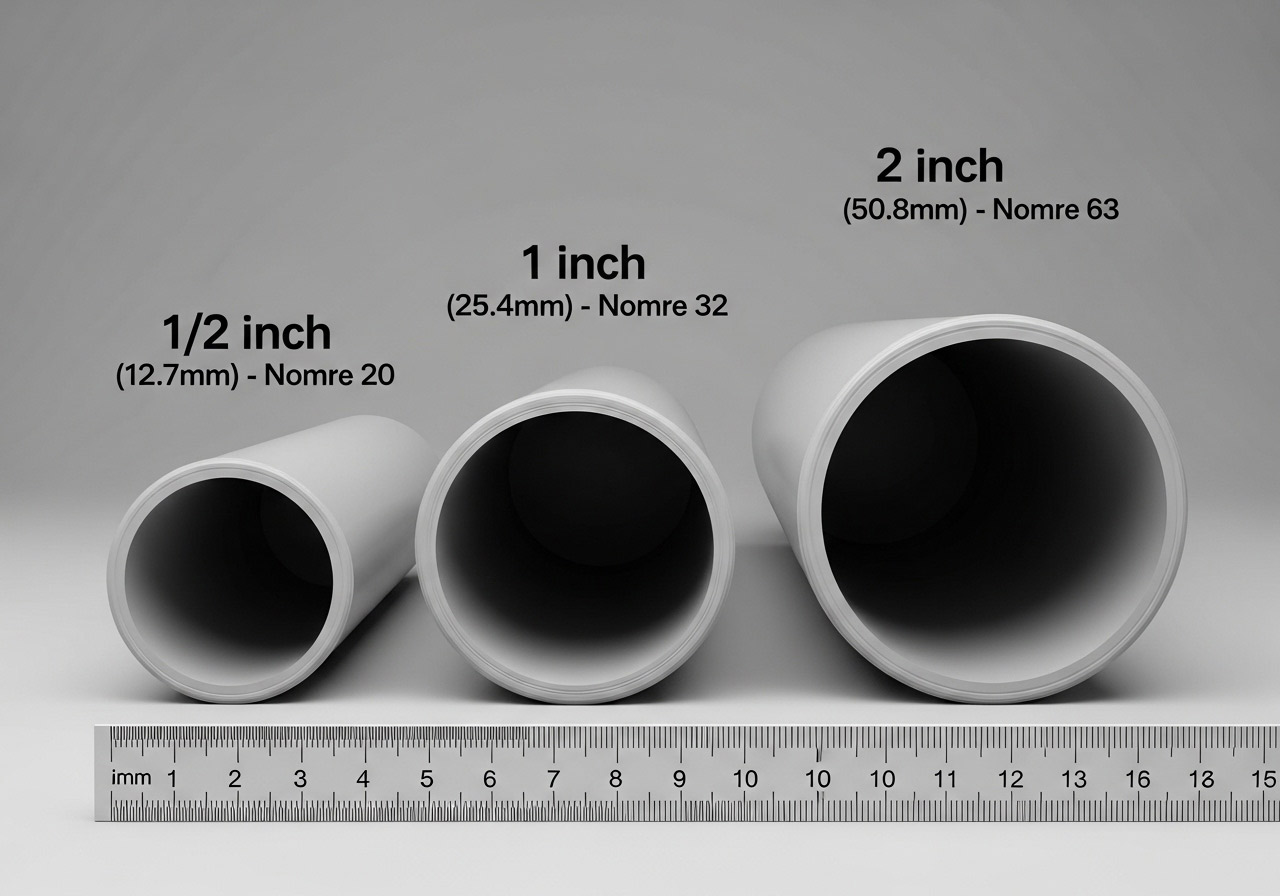

سایز لوله پلیکا به نمره (و معادل میلیمتری)

“نمره” یک اصطلاح بازاری و غیررسمی است که بیشتر در بین فروشندگان و نصابان رایج است و معمولاً به سایزهای تقریبی اینچی اشاره دارد. مثلاً لوله “نمره ۶” ممکن است به لوله با قطر تقریبی ۶ اینچ اشاره کند. این واحد می‌تواند منجر به خطا شود و بهتر است از آن با احتیاط استفاده شود و همیشه معادل میلیمتری یا اینچی دقیق را جویا شد.



سایز لوله پلیکا به سانتی‌متر

اگرچه کمتر رایج است، اما گاهی اوقات سایز لوله به سانتی‌متر نیز بیان می‌شود. هر سانتی‌متر معادل ۱۰ میلیمتر است.



سایز لوله پلیکا برای غلاف کابل برق (PG)

همانطور که در جدول بالا ذکر شد، لوله‌های پلیکا برای غلاف کابل برق با واحد PG (Pipe Gland) شناخته می‌شوند. این واحد به قطر داخلی لوله اشاره دارد و برای اطمینان از عبور صحیح کابل‌ها حیاتی است.



راهنمای انتخاب سایز مناسب لوله پلیکا

انتخاب سایز مناسب لوله پلیکا، فراتر از نگاه کردن به یک جدول است. این فرآیند نیازمند در نظر گرفتن عوامل مختلفی است تا از عملکرد بهینه و طول عمر سیستم اطمینان حاصل شود.



عوامل کلیدی در انتخاب سایز لوله پلیکا

1. نوع سیال: آب، فاضلاب، هوا، کابل برق. هر سیال نیازمند سایز و نوع خاصی از لوله است.
2. حجم و دبی جریان: میزان سیالی که باید در واحد زمان از لوله عبور کند، تعیین‌کننده اصلی قطر داخلی لوله است.
3. فشار کاری سیستم: آیا سیستم تحت فشار است؟ فشار کم، متوسط یا زیاد؟ این عامل ضخامت جداره لوله را مشخص می‌کند.
4. طول مسیر و تعداد اتصالات: مسیرهای طولانی و اتصالات زیاد می‌توانند باعث افت فشار شوند که باید در انتخاب سایز لحاظ شود.
5. محل نصب (روکار یا توکار): لوله‌های توکار معمولاً نیاز به مقاومت مکانیکی بیشتری دارند.
6. استانداردهای ملی و بین‌المللی: رعایت استانداردهای مربوطه (مانند استانداردهای INSO برای ایران) الزامی است.
7. بودجه پروژه: هرچند کیفیت نباید فدای قیمت شود، اما بهینه‌سازی هزینه نیز مهم است.



نکات فنی مهم در انتخاب سایز لوله

• قطر خارجی (OD) در مقابل قطر داخلی (ID): همیشه به خاطر داشته باشید که سایز اسمی لوله‌های پلیکا معمولاً به قطر خارجی (Outer Diameter) آن‌ها اشاره دارد. این در حالی است که ظرفیت واقعی جریان سیال به قطر داخلی (Inner Diameter) بستگی دارد.
• ضخامت جداره: ضخامت جداره لوله مستقیماً با مقاومت آن در برابر فشار و ضربه مرتبط است. لوله‌های فشار قوی دارای جداره‌های ضخیم‌تری هستند.
• افت فشار: در سیستم‌های آبرسانی، انتخاب سایز کوچک‌تر از حد نیاز می‌تواند منجر به افت فشار قابل توجه شود.



نکات مهم در انتخاب سایز مناسب هر نوع لوله پلیکا

• فاضلاب: برای سایز لوله پلیکا فاضلاب، علاوه بر حجم جریان، شیب لوله‌گذاری نیز اهمیت دارد تا از گرفتگی جلوگیری شود. سایزهای بزرگتر (مانند 110 و 160 میلیمتر) برای خطوط اصلی فاضلاب مناسب‌ترند.
• آبرسانی: در سایزهای رایج لوله پلیکا برای آب‌رسانی، مقاومت در برابر فشار و عدم نشتی از اهمیت بالایی برخوردار است. لوله‌های فشار قوی با سایزهای 20 تا 63 میلیمتر معمولا برای مصارف خانگی و 75 تا 110 میلیمتر برای خطوط اصلی‌تر استفاده می‌شوند.
• برق: برای سایز لوله پلیکا برق، فضای کافی برای عبور کابل‌ها و امکان تعویض آن‌ها در آینده باید در نظر گرفته شود. سایزهای PG 16 تا PG 29 برای کابل‌کشی‌های رایج مناسب هستند.
• ناودانی: در سایز لوله پلیکا ناودانی، ظرفیت جمع‌آوری آب باران از سقف و عدم سرریز شدن آن، عامل تعیین‌کننده است.



تأثیر فشار و دما بر انتخاب سایز

فشار و دما دو عامل حیاتی هستند که بر عملکرد لوله‌های پلیکا تأثیر می‌گذارند. با افزایش دما، مقاومت لوله‌های PVC در برابر فشار کاهش می‌یابد. بنابراین، در محیط‌های گرم‌تر یا برای سیالات با دمای بالا، باید از لوله‌های با ضخامت جداره بیشتر (فشار قوی‌تر) یا سایز بزرگ‌تر استفاده کرد تا افت فشار و تنش‌های حرارتی جبران شود.



کاربرد انواع سایز لوله پلیکا

کاربرد لوله پلیکا بسیار گسترده است و هر سایز و نوع آن برای منظوری خاص طراحی شده است.



موارد کاربرد لوله PVC پلیکا فشار قوی

• شبکه‌های آبرسانی تحت فشار: انتقال آب شرب و کشاورزی.
• سیستم‌های فاضلاب صنعتی: انتقال پساب‌های شیمیایی و صنعتی.
• پروژه‌های عمرانی بزرگ: به عنوان غلاف محافظ برای کابل‌های زیرزمینی.
• سیستم‌های آبیاری قطره‌ای و بارانی: به دلیل مقاومت در برابر فشار و مواد شیمیایی.



موارد کاربرد لوله PVC پلیکا نیمه قوی



• سیستم‌های فاضلاب خانگی و ساختمانی: خطوط اصلی فاضلاب ساختمان‌ها، رایزرها.
• انتقال آب باران: در سیستم‌های ناودانی بزرگتر و جمع‌آوری آب.
• تهویه مطبوع: به عنوان داکت‌های انتقال هوا در برخی سیستم‌ها.



موارد کاربرد انواع لوله پلیکا معمولی (فشار ضعیف)

• ناودانی ساختمان‌ها: جمع‌آوری و هدایت آب باران از سقف.
• سیستم‌های تهویه: انتقال هوای بدون فشار.
• غلاف کابل‌های برق و مخابراتی: محافظت از کابل‌ها در برابر آسیب فیزیکی.
• زهکشی: در پروژه‌های کشاورزی و عمرانی برای جمع‌آوری آب‌های سطحی.
•

کاربردهای سایزهای مختلف لوله پلیکا در پروژه‌های ساختمانی

در ساختمان‌سازی، لوله‌های پلیکا نقش حیاتی در سیستم‌های مختلف ایفا می‌کنند:

• آبرسانی: لوله‌های فشار قوی با سایزهای 20 تا 63 میلیمتر برای لوله‌کشی آب سرد.
• فاضلاب: لوله‌های نیمه قوی و فشار قوی با سایزهای 50 تا 160 میلیمتر برای خطوط فاضلاب داخلی و اصلی.
• برق: لوله‌های PG با سایزهای 16 تا 48 برای محافظت از سیم‌کشی و کابل‌کشی.
• ناودانی: لوله‌های معمولی با سایزهای 63 تا 110 میلیمتر.



سایزهای رایج لوله پلیکا برای آب‌رسانی

برای آبرسانی، معمولاً از لوله‌های فشار قوی استفاده می‌شود. سایزهای 20، 25، 32 میلیمتر برای انشعابات کوچک و مصارف داخلی، و سایزهای 40، 50، 63 میلیمتر برای خطوط اصلی‌تر در ساختمان‌های مسکونی رایج هستند. برای شبکه‌های بزرگتر، سایزهای 75، 90 و 110 میلیمتر نیز به کار می‌روند.



سایزهای رایج لوله پلیکا فاضلاب

در سیستم‌های فاضلاب، سایز مناسب لوله پلیکا برای فاضلاب چیست؟ این سوال به نوع کاربری بستگی دارد. برای فاضلاب سینک و روشویی، سایز 50 میلیمتر، برای توالت فرنگی و حمام، سایز 75 یا 90 میلیمتر و برای خطوط اصلی و رایزرها، سایز 110 و 125 میلیمتر رایج است. برای فاضلاب شهری و خطوط اصلی، سایزهای 160، 200 و 250 میلیمتر نیز استفاده می‌شوند.



سایزهای رایج لوله پلیکا برق

برای محافظت از کابل‌های برق، بهترین سایز لوله پلیکا برای برق کدام است؟ این به تعداد و قطر کابل‌ها بستگی دارد. PG 16 و PG 21 برای سیم‌کشی‌های معمول و کابل‌های روشنایی، و PG 29 تا PG 48 برای کابل‌های قدرت و خطوط اصلی برق کاربرد دارند.



سایزهای رایج لوله پلیکا ناودانی

برای ناودانی، سایزهای 63، 75، 90 و 110 میلیمتر بسته به مساحت سقف و میزان بارندگی منطقه انتخاب می‌شوند.



تفاوت‌های کلیدی در سایزبندی و کاربرد

 درک تفاوت‌های ظریف بین انواع لوله‌ها و واحدهای اندازه‌گیری برای انتخاب صحیح بسیار مهم است.



تفاوت سایز لوله پلیکا برای آب‌رسانی و فاضلاب

اصلی‌ترین تفاوت در فشار کاری و ضخامت جداره است. لوله‌های آبرسانی (فشار قوی) باید توانایی تحمل فشار داخلی آب را داشته باشند، بنابراین جداره ضخیم‌تری دارند. در مقابل، لوله‌های فاضلاب (نیمه قوی یا معمولی) معمولاً تحت فشار نیستند و وظیفه اصلی آن‌ها انتقال حجم بالای سیال با شیب مناسب است، لذا ضخامت جداره آن‌ها کمتر است.



تفاوت سایزهای اینچ، میلیمتر و نمره در لوله پلیکا

• میلیمتر: واحد استاندارد و دقیق برای قطر خارجی لوله.
• اینچ: واحدی که بیشتر در استانداردهای قدیمی یا بین‌المللی دیده می‌شود و هر اینچ معادل ۲۵.۴ میلیمتر است.
• نمره: یک اصطلاح بازاری و غیردقیق که می‌تواند منجر به اشتباه شود. همیشه سعی کنید معادل میلیمتری یا اینچی دقیق را جویا شوید.



مشخصات فنی و استانداردهای سایزبندی

 برای اطمینان از کیفیت و عملکرد صحیح لوله‌های پلیکا، رعایت مشخصات فنی و استانداردهای مربوطه ضروری است.

اساس سایزبندی لوله پلیکا: قطر خارجی (OD)

همانطور که پیشتر اشاره شد، اساس سایزبندی لوله‌های پلیکا بر مبنای قطر خارجی (Outer Diameter) آن‌ها است. این رویکرد به دلیل سهولت در تولید و اتصال لوله‌ها و اتصالات با یکدیگر انتخاب شده است.



جدول مشخصات فنی لوله‌های پلیکا (PVC)

این جدول شامل اطلاعات کلی در مورد مشخصات فیزیکی و مکانیکی لوله‌های پلیکا است که توسط تولیدکنندگان ارائه می‌شود.

مشخصه فنی	مقدار/محدوده
جنس	پلی وینیل کلراید (PVC)
رنگ	خاکستری (رایج)، سفید، آبی
چگالی	1.35 – 1.45 گرم بر سانتی‌متر مکعب
مقاومت کششی	45 – 55 مگاپاسکال
مقاومت فشاری	60 – 70 مگاپاسکال
دمای کاری	0 تا 60 درجه سانتی‌گراد (بسته به فشار)
ضریب انبساط حرارتی	0.08 میلیمتر بر متر بر درجه سانتی‌گراد
مقاومت شیمیایی	عالی در برابر اسیدها، بازها، نمک‌ها و الکل‌ها
استانداردها	INSO 9119, DIN 8061, ASTM D1785



جدول سایز، وزن و ضخامت انواع لوله پلیکا (PVC)

این جدول به صورت کلی اطلاعاتی در مورد وزن و ضخامت لوله‌ها بر اساس نوع فشار ارائه می‌دهد و به شما کمک می‌کند تا مشخصات فنی لوله پلیکا را بهتر درک کنید.

نوع لوله پلیکا	سایز اسمی (میلیمتر)	ضخامت جداره (میلیمتر)	وزن تقریبی (کیلوگرم/متر)
معمولی	0.5	1.9	50
معمولی	1.5	3.2	110
نیمه قوی	0.6	2.3	50
نیمه قوی	2.5	5	110
فشار قوی	1.5	5.8	50
فشار قوی	5.5	12.7	110

وزن لوله های پلیکا استاندارد چیست؟

وزن لوله پلیکا به طور مستقیم با سایز (قطر) و ضخامت جداره آن مرتبط است. لوله‌های با قطر بیشتر و ضخامت جداره بالاتر، وزن بیشتری دارند. این وزن بر اساس استانداردهای مشخصی تولید می‌شود تا از کیفیت و مقاومت لوله اطمینان حاصل شود. تولیدکنندگان معتبر، وزن هر شاخه لوله را در کاتالوگ محصولات خود ذکر می‌کنند.



عوامل موثر بر وزن لوله پلیکا

• قطر خارجی (OD): هرچه قطر لوله بیشتر باشد، وزن آن نیز افزایش می‌یابد.
• ضخامت جداره: لوله‌های فشار قوی با جداره‌های ضخیم‌تر، وزن بیشتری نسبت به لوله‌های معمولی هم‌سایز دارند.
• طول شاخه: وزن کل لوله با طول شاخه آن متناسب است. (معمولاً ۶ متر)
• دانسیته مواد اولیه: کیفیت و چگالی مواد PVC مورد استفاده نیز بر وزن نهایی تاثیرگذار است.



روش‌های تشخیص و اندازه‌گیری سایز لوله پلیکا

گاهی اوقات ممکن است با لوله‌ای روبرو شوید که سایز آن مشخص نیست. چگونه سایز لوله پلیکا را اندازه بگیریم؟ روش‌های مختلفی برای تشخیص سایز دقیق لوله پلیکا وجود دارد.



چگونه می‌توان سایز دقیق لوله پلیکا را تشخیص داد؟

 بهترین روش، ترکیب چند روش زیر است. در صورت امکان، همیشه به نوشته‌های روی لوله اعتماد کنید.



روش‌های اندازه‌گیری مستقیم قطر خارجی با کولیس

دقیق‌ترین روش برای اندازه‌گیری قطر خارجی (OD) لوله، استفاده از ابزاری مانند کولیس است. کولیس را دور لوله قرار داده و قطر خارجی را بخوانید.



اندازه‌گیری محیط لوله و محاسبه قطر

اگر کولیس در دسترس نیست، می‌توانید با استفاده از یک متر نواری، محیط بیرونی لوله را اندازه‌گیری کرده و سپس با تقسیم آن بر عدد پی (تقریباً 3.14159)، قطر خارجی را محاسبه کنید.

قطر خارجی (OD) = محیط / π



بررسی نوشته‌های روی لوله (در صورت وجود)

بسیاری از تولیدکنندگان، سایز اسمی (میلیمتر)، نوع فشار (مثلاً PN10)، استاندارد و نام برند خود را روی لوله چاپ می‌کنند. این ساده‌ترین و قابل اعتمادترین راه برای تشخیص سایز است.



استفاده از جدول سایز لوله پلیکا

پس از اندازه‌گیری قطر خارجی (با کولیس یا محاسبه از محیط)، می‌توانید با مراجعه به جدول سایز لوله پلیکا، نزدیک‌ترین سایز استاندارد را پیدا کنید.



استفاده از اتصالات موجود

اگر اتصالات هم‌سایز لوله در دسترس دارید، می‌توانید با مقایسه لوله با دهانه اتصال، سایز تقریبی آن را تشخیص دهید.



ابعاد استاندارد و طول یک شاخه لوله پلیکا

لوله‌های پلیکا معمولاً در شاخه‌های 6 متری تولید و عرضه می‌شوند. این طول استاندارد برای سهولت در حمل و نقل و نصب در پروژه‌های مختلف است. البته در برخی موارد خاص، امکان سفارش طول‌های متفاوت نیز وجود دارد.

تبدیل سایز لوله پلیکا از میلیمتر به اینچ (و بالعکس)

برای هماهنگی با نقشه‌ها یا استانداردهای مختلف، نیاز به تبدیل واحدها خواهید داشت.

راهنمای تبدیل سایز لوله پلیکا از میلیمتر به اینچ

برای تبدیل میلیمتر به اینچ، کافی است عدد میلیمتر را بر 25.4 تقسیم کنید.

مثال: لوله 63 میلیمتر = 63 / 25.4 ≈ 2.48 اینچ



جدول تبدیل سایز لوله پلیکا (میلیمتر) به اینچ

سایز اسمی (میلیمتر)	سایز معادل (اینچ)
3/4	20
1	25
1 1/4	32
1 1/2	40
2	50
2 1/2	63
3	75
3 1/2	90
4	110
5	125
6	160
8	200
10	250



انواع لوله پلیکا بر اساس فشار و کاربرد (با تاکید بر سایزبندی)

 شناخت انواع لوله‌های پلیکا بر اساس فشار، به شما در انتخاب دقیق‌تر کمک می‌کند.

 لوله پلیکا فشار قوی (Heavy Duty)

 این لوله‌ها دارای ضخامت جداره بالا هستند و برای تحمل فشارهای کاری بالا طراحی شده‌اند. در سایزهای مختلف، ضخامت جداره آن‌ها به مراتب بیشتر از سایر انواع است. کاربرد اصلی آن‌ها در آبرسانی تحت فشار و فاضلاب صنعتی است.



لوله پلیکا نیمه قوی (Medium Duty)

این لوله‌ها ضخامت جداره متوسطی دارند و برای کاربردهایی با فشار متوسط، مانند فاضلاب‌های خانگی و تجاری، مناسب هستند. تعادلی بین مقاومت و قیمت ارائه می‌دهند.

لوله پلیکا معمولی (Light Duty)

لوله‌های معمولی یا فشار ضعیف، دارای کمترین ضخامت جداره هستند و برای کاربردهای بدون فشار یا با فشار بسیار کم، مانند ناودانی و غلاف کابل، استفاده می‌شوند.



لوله پلیکا استخری

لوله‌های پلیکا استخری معمولاً از نوع فشار قوی یا نیمه قوی هستند که برای مقاومت در برابر مواد شیمیایی تصفیه آب و فشار پمپ‌های استخر بهینه شده‌اند. سایزهای رایج برای این کاربرد معمولاً 63 و 90 میلیمتر است.



لوله پلیکا مخابراتی

این لوله‌ها عمدتا برای محافظت از کابل‌های مخابراتی و فیبر نوری به کار می‌روند و اغلب در دسته لوله‌های معمولی یا نیمه قوی قرار می‌گیرند. سایزهای PG یا سایزهای میلیمتر با ضخامت جداره کم برای این منظور مناسب هستند.



مقایسه سایز لوله پلیکا با سایر لوله‌ها (مانند فلزی یا پلی‌اتیلن)

در حالی که لوله‌های پلیکا مزایای زیادی دارند، مقایسه سایزبندی آن‌ها با سایر انواع لوله‌ها مهم است:

• لوله‌های فلزی (گالوانیزه، فولادی): سایزبندی لوله‌های فلزی معمولاً بر اساس قطر اسمی (Nominal Pipe Size – NPS) و قطر داخلی است. تبدیل دقیق بین PVC و فلزی نیازمند جداول استاندارد است، اما به طور کلی، لوله‌های PVC با قطر خارجی مشابه، ممکن است قطر داخلی متفاوتی داشته باشند.
• لوله‌های پلی‌اتیلن: این لوله‌ها نیز مانند پلیکا بر اساس قطر خارجی (OD) سایزبندی می‌شوند و در بسیاری از کاربردها (به ویژه آبرسانی و فاضلاب) رقیب پلیکا محسوب می‌شوند.





نکات مهم در نصب لوله پلیکا با توجه به سایز

نصب صحیح لوله‌های پلیکا، به ویژه با توجه به سایز آن‌ها، برای عملکرد طولانی‌مدت و بدون مشکل ضروری است.

 روش‌های نصب لوله پلیکا با توجه به سایز

• لوله‌های کوچک (20-63 میلیمتر): نصب این لوله‌ها معمولاً با چسب و اتصالات فشاری آسان‌تر است.
• لوله‌های متوسط (75-125 میلیمتر): برای این سایزها، علاوه بر چسب، استفاده از اتصالات اورینگ‌دار نیز رایج است که امکان انبساط و انقباض حرارتی را فراهم می‌کند.
• لوله‌های بزرگ (160 میلیمتر به بالا): نصب این لوله‌ها نیازمند دقت بیشتر و گاهی اوقات استفاده از تجهیزات مکانیکی برای جابجایی و اتصال است. اتصالات اورینگ‌دار در این سایزها بسیار مهم هستند.



نکته کلیدی در اجرای انواع سایز لوله پلیکا فاضلابی

در اجرای انواع سایز لوله پلیکا فاضلابی، رعایت شیب مناسب (حداقل 1 تا 2 درصد) برای جلوگیری از تجمع مواد و گرفتگی لوله حیاتی است. همچنین، استفاده از ساپورت‌های کافی برای جلوگیری از افتادگی لوله در طول زمان اهمیت دارد.



قیمت هر شاخه لوله پلیکا (با در نظر گرفتن تاثیر سایز بر قیمت)

قیمت هر شاخه لوله پلیکا به عوامل متعددی بستگی دارد که مهم‌ترین آن‌ها عبارتند از:

• سایز لوله (قطر): هرچه قطر لوله بیشتر باشد، قیمت آن نیز افزایش می‌یابد.
• ضخامت جداره (نوع فشار): لوله‌های فشار قوی با جداره‌های ضخیم‌تر، گران‌تر از لوله‌های معمولی هم‌سایز هستند.
• کیفیت مواد اولیه: استفاده از مواد اولیه مرغوب و استاندارد، بر قیمت تاثیرگذار است.
• برند تولیدکننده: برندهای معتبر معمولاً قیمت بالاتری دارند.
• نوسانات بازار: قیمت مواد پتروشیمی و نرخ ارز نیز بر قیمت نهایی لوله‌ها تاثیرگذار است.
