معرفی انواع کانال های توزیع هوای فلکسیبل

در شریان های حیاتی هر ساختمان مدرن سیستم های تهویه مطبوع و گرمایش (HVAC) نقشی اساسی ایفا می کنند. این سیستم ها با گردش هوای مطبوع در فضاهای داخلی آسایش و سلامت ساکنین را تضمین می کنند. یکی از اجزای این سیستم های تهویه مطبوع کانال های توزیع هوا هستند و در چند مدل پلاستیکی و فلزی و سیمانی تولید میشوند که وظیفه انتقال هوا را از دستگاه های تهویه به نقاط مختلف ساختمان بر عهده دارند. در این میان کانال فلکسیبل به دلیل انعطاف پذیری و سهولت نصب جایگاه ویژه ای در میان مهندسان و پیمانکاران یافته اند.

انعطاف پذیری در برابر محدودیت های فضایی

کانال های فلکسی بل همانطور که از نامشان پیداست از مواد انعطاف پذیر ساخته شده اند و قابلیت خم شدن و تغییر شکل را دارند. این ویژگی مزیت قابل توجهی را در مقایسه با کانال های صلب فلزی یا پیش ساخته بتنی ارائه می دهد. در پروژه های ساختمانی به ویژه در فضاهای بازسازی شده یا ساختمان های با معماری پیچیده اغلب با محدودیت های فضایی متعددی روبرو می شویم.

مسیرهای تاسیساتی ممکن است پر پیچ و خم باشند و موانعی مانند تیرها ستون ها و سایر تاسیسات ساختمانی در مسیر کانال کشی وجود داشته باشند. در چنین شرایطی استفاده از کانال های صلب می تواند بسیار دشوار و زمان بر باشد و نیاز به تغییرات پرهزینه در طراحی معماری یا سازه ساختمان را ایجاد کند.

کانال های فلکسی بل به راحتی می توانند در اطراف موانع خم شده و در فضاهای تنگ و نامنظم جای بگیرند. این انعطاف پذیری نه تنها سرعت نصب را افزایش می دهد بلکه نیاز به اتصالات متعدد و پیچیده را کاهش داده و در نتیجه احتمال نشتی هوا و افت فشار را به حداقل می رساند. به عبارت دیگر کانال های فلکسی بل راه حلی کارآمد و مقرون به صرفه برای غلبه بر چالش های فضایی در پروژه های HVAC ارائه می دهند.

دسته بندی انواع کانال های فلکسی بل

کانال های فلکسی بل با توجه به جنس مواد سازنده و ساختارشان به دسته های مختلفی تقسیم می شوند. شناخت این دسته بندی ها به مهندسان و طراحان سیستم های HVAC کمک می کند تا کانال مناسب را برای هر پروژه انتخاب کنند. به طور کلی می توان کانال های فلکسی بل را به دو دسته اصلی تقسیم کرد :

• کانال های فلکسی بل فلزی : این نوع کانال ها معمولاً از لایه های مارپیچی نوار فلزی (آلومینیوم یا فولاد گالوانیزه) ساخته می شوند که با یک لایه پلیمر محافظ پوشانده شده اند. ساختار مارپیچی به کانال استحکام و انعطاف پذیری همزمان می بخشد. کانال های فلکسی بل فلزی مقاومت خوبی در برابر دما و فشار دارند و برای کاربردهای مختلفی از جمله انتقال هوا در سیستم های تهویه مطبوع و اگزاست مناسب هستند.

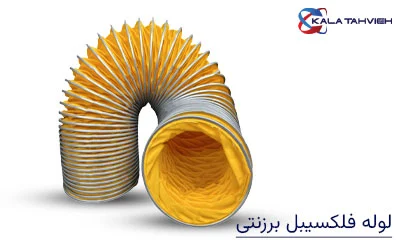

• کانال های فلکسی بل غیرفلزی : این دسته از کانال ها از مواد پلیمری مانند PVC پلی اتیلن یا پلی یورتان ساخته می شوند. کانال های فلکسی بل غیرفلزی معمولاً سبک تر از نوع فلزی هستند و انعطاف پذیری بیشتری دارند. آنها همچنین در برابر خوردگی و زنگ زدگی مقاوم تر هستند و برای محیط های مرطوب و دارای مواد شیمیایی مناسب ترند. با این حال کانال های غیرفلزی معمولاً تحمل دمایی کمتری نسبت به نوع فلزی دارند و برای کاربردهایی با دمای بالا توصیه نمی شوند.

عایق حرارتی : ضرورتی در کانال کشی

در سیستم های HVAC حفظ دمای هوای منتقل شده از اهمیت بالایی برخوردار است. اتلاف حرارت یا برودت در طول مسیر کانال کشی می تواند راندمان سیستم را کاهش داده و مصرف انرژی را افزایش دهد. به همین دلیل استفاده از کانال های فلکسی بل عایق دار در بسیاری از موارد ضروری است.

کانال های فلکسی بل عایق دار معمولاً دارای یک لایه عایق حرارتی در اطراف کانال اصلی هستند. این لایه عایق می تواند از جنس پشم شیشه پشم سنگ یا فوم های سلول بسته باشد. عایق حرارتی مانع از تبادل حرارت بین هوای داخل کانال و محیط بیرون می شود و از کندانس شدن رطوبت هوا در سطح کانال جلوگیری می کند. استفاده از کانال های عایق دار به ویژه در مناطقی با آب و هوای گرم یا سرد و در مسیرهای طولانی کانال کشی نقش مهمی در بهینه سازی مصرف انرژی و افزایش کارایی سیستم HVAC ایفا می کند.

انتخاب قطر مناسب : کلیدی برای عملکرد بهینه

قطر کانال های فلکسی بل یکی از مهم ترین عوامل تعیین کننده عملکرد سیستم HVAC است. انتخاب قطر نامناسب می تواند منجر به افت فشار بیش از حد افزایش صدای جریان هوا و کاهش راندمان سیستم شود.

قطر کانال باید با توجه به حجم هوای مورد نیاز و سرعت جریان هوا در کانال تعیین شود. به طور کلی برای حجم هوای بیشتر به قطر کانال بزرگتر نیاز است. همچنین افزایش سرعت جریان هوا باعث افزایش افت فشار می شود. بنابراین در طراحی سیستم کانال کشی باید تعادلی بین قطر کانال سرعت جریان هوا و افت فشار ایجاد شود.

جداول و نمودارهای مختلفی وجود دارند که به مهندسان در انتخاب قطر مناسب کانال های فلکسی بل کمک می کنند. استفاده از این منابع و محاسبات دقیق تضمین می کند که سیستم HVAC با حداکثر کارایی و حداقل افت فشار عمل کند.

نصب و نگهداری : سهولت و ملاحظات

یکی از مزایای برجسته کانال های فلکسی بل سهولت نصب آنهاست. انعطاف پذیری این کانال ها نیاز به اتصالات پیچیده و زمان بر را کاهش می دهد و فرآیند نصب را تسریع می بخشد. با این حال نصب صحیح کانال های فلکسی بل همچنان نیازمند رعایت نکات و استانداردهای خاصی است.

• پشتیبانی مناسب : کانال های فلکسی بل باید به طور مناسب پشتیبانی شوند تا از افتادگی و خم شدن بیش از حد آنها جلوگیری شود. فاصله بین تکیه گاه ها باید مطابق با دستورالعمل های سازنده تعیین شود.
• جلوگیری از پیچ خوردگی : هنگام نصب باید از پیچ خوردگی و گره خوردن کانال ها جلوگیری شود. پیچ خوردگی باعث کاهش قطر موثر کانال و افزایش افت فشار می شود.
• اتصالات محکم : اتصالات بین کانال های فلکسی بل و سایر اجزای سیستم HVAC باید محکم و بدون نشتی باشند. استفاده از بست های مناسب و نوارهای درزگیر برای اطمینان از هوابندی اتصالات ضروری است.
• دسترسی برای نگهداری : در طراحی مسیر کانال کشی باید دسترسی به کانال ها برای بازرسی و تمیزکاری در آینده در نظر گرفته شود. تجمع گرد و غبار و آلودگی ها در داخل کانال ها می تواند کیفیت هوا را کاهش داده و راندمان سیستم را تحت تاثیر قرار دهد.

نگهداری دوره ای کانال های فلکسی بل شامل بازرسی منظم برای شناسایی نشتی ها آسیب دیدگی ها و تجمع آلودگی ها است. تمیزکاری کانال ها به ویژه در سیستم های تهویه مطبوع که در معرض رطوبت و آلودگی های بیشتر هستند باید به صورت دوره ای انجام شود.

مقایسه با کانال های صلب : انتخاب هوشمندانه

کانال های صلب و فلکسی بل هر دو در سیستم های HVAC کاربرد دارند اما هر کدام مزایا و معایب خاص خود را دارند و برای کاربردهای متفاوتی مناسب تر هستند.

کانال های صلب :

• مزایا : استحکام بالا طول عمر بیشتر افت فشار کمتر در مسیرهای مستقیم و طولانی مناسب برای حجم هوای زیاد و سرعت جریان بالا.
• معایب : نصب دشوارتر و زمان برتر نیاز به اتصالات متعدد انعطاف پذیری کم هزینه نصب بالاتر در فضاهای پیچیده.

کانال های فلکسی بل :

• مزایا : نصب آسان و سریع انعطاف پذیری بالا مناسب برای فضاهای تنگ و نامنظم کاهش نیاز به اتصالات هزینه نصب پایین تر در فضاهای پیچیده.
• معایب : افت فشار بیشتر در مسیرهای طولانی و پر پیچ و خم استحکام کمتر نسبت به کانال های صلب طول عمر کوتاه تر در برخی شرایط محدودیت در حجم هوا و سرعت جریان بالا.

انتخاب بین کانال های صلب و فلکسی بل باید با توجه به شرایط خاص هر پروژه از جمله نوع ساختمان معماری فضا حجم هوای مورد نیاز مسیر کانال کشی و بودجه پروژه انجام شود. در بسیاری از پروژه ها ترکیبی از هر دو نوع کانال بهترین راه حل را ارائه می دهد. به عنوان مثال می توان از کانال های صلب برای مسیرهای اصلی و طولانی کانال کشی و از کانال های فلکسی بل برای اتصال به دریچه های هوا و انشعاب های کوتاه استفاده کرد.

کاربردهای رایج کانال های فلکسیبل تهویه هوا

کانال های فلکسی بل به دلیل ویژگی های منحصر به فردشان در طیف گسترده ای از کاربردها در سیستم های HVAC مورد استفاده قرار می گیرند. برخی از کاربردهای رایج عبارتند از :

• سیستم های تهویه مطبوع مسکونی : در خانه ها و آپارتمان ها کانال های فلکسی بل به طور گسترده ای برای اتصال دستگاه های تهویه مطبوع به دریچه های هوا در اتاق های مختلف استفاده می شوند. سهولت نصب و انعطاف پذیری آنها را به گزینه ای ایده آل برای این کاربرد تبدیل کرده است.
• سیستم های تهویه مطبوع تجاری سبک : در ساختمان های تجاری کوچک دفاتر و فروشگاه ها کانال های فلکسی بل می توانند برای توزیع هوا در فضاهای مختلف استفاده شوند.
• انشعاب گیری از کانال های اصلی : کانال های فلکسی بل به عنوان انشعاب از کانال های اصلی صلب برای رساندن هوا به نقاط دور از دسترس یا فضاهای کوچک و محدود بسیار مناسب هستند.
• فضاهای زیر سقف کاذب و فضاهای محدود : انعطاف پذیری کانال های فلکسی بل آنها را برای استفاده در فضاهای زیر سقف کاذب فضاهای بین دیوارها و سایر فضاهای محدود ایده آل می سازد.
• سیستم های اگزاست : کانال های فلکسی بل فلزی مقاوم در برابر حرارت برای سیستم های اگزاست هودهای آشپزخانه و سرویس های بهداشتی نیز کاربرد دارند.

کانال های فلکسی بل با ارائه ترکیبی از انعطاف پذیری سهولت نصب و کارایی قابل قبول به یکی از اجزای ضروری در سیستم های HVAC مدرن تبدیل شده اند. تنوع انواع کانال های فلکسی بل امکان انتخاب محصول مناسب برای هر کاربرد و شرایط محیطی را فراهم می سازد.

با انتخاب صحیح نصب اصولی و نگهداری منظم کانال های فلکسی بل می توانند نقش مهمی در ایجاد سیستم های تهویه مطبوع کارآمد کم مصرف و آسایش بخش ایفا کنند. در آینده انتظار می رود با پیشرفت فناوری های مواد و تولید کانال های فلکسی بل با عملکرد و طول عمر بهبود یافته و با قابلیت های جدیدی مانند حسگرهای هوشمند برای پایش کیفیت هوا و جریان هوا به بازار عرضه شوند.

پرسش های متداول کاربران

۱. آیا کانال های فلکسی بل برای مناطق با رطوبت بالا مناسب هستند؟

بله کانال های فلکسی بل غیرفلزی به دلیل مقاومت بالا در برابر خوردگی و زنگ زدگی برای مناطق با رطوبت بالا مناسب تر از کانال های فلزی هستند. با این حال استفاده از کانال های عایق دار در مناطق مرطوب برای جلوگیری از کندانس شدن رطوبت و رشد قارچ و کپک توصیه می شود.

۲. عمر مفید کانال های فلکسی بل چقدر است؟

عمر مفید کانال های فلکسی بل به عوامل مختلفی از جمله جنس مواد سازنده شرایط محیطی کیفیت نصب و نگهداری بستگی دارد. به طور کلی کانال های فلکسی بل فلزی با کیفیت بالا می توانند تا ۲۰ سال و کانال های غیرفلزی با کیفیت تا ۱۵ سال عمر کنند. بازرسی منظم و نگهداری مناسب می تواند به افزایش طول عمر کانال ها کمک کند.

۳. چگونه می توان کانال های فلکسی بل را تمیز کرد؟

تمیزکاری کانال های فلکسی بل معمولاً با استفاده از برس های مخصوص کانال شویی و جاروبرقی های صنعتی انجام می شود. در موارد آلودگی شدید ممکن است نیاز به استفاده از مواد ضدعفونی کننده و شستشوی کانال ها باشد. بهتر است تمیزکاری کانال ها توسط متخصصان مجرب انجام شود تا از آسیب دیدن کانال ها جلوگیری شود.
