چرخ دنده برنجی چیست؟

چرخ دنده برنجی قطعه ای حیاتی در سیستم های انتقال قدرت و حرکت نوعی از چرخ دنده است که از آلیاژ برنج ساخته می شود. این نوع چرخ دنده ها به دلیل خواص منحصر به فرد برنج از جمله مقاومت به خوردگی اصطکاک پایین قابلیت ماشین کاری عالی و غیر مغناطیسی بودن در طیف گسترده ای از کاربردهای صنعتی به ویژه در گیربکس ها ابزار دقیق و سیستم های کنترلی ظریف مورد استفاده قرار می گیرند.

تعریف و عملکرد فنی چرخ دنده برنجی

چرخ دنده برنجی همانند سایر انواع چرخ دنده ها قطعه ای دندانه دار است که برای انتقال گشتاور و تغییر سرعت و جهت چرخش بین محورهای مختلف در یک سیستم مکانیکی به کار می رود. تفاوت اصلی آن در جنس ماده است که برنج به عنوان ماده اصلی سازنده آن انتخاب شده است. برنج آلیاژی از مس و روی است که با تغییر نسبت این دو عنصر و افزودن عناصر آلیاژی دیگر می توان خواص مکانیکی و فیزیکی آن را به دقت تنظیم کرد.

عملکرد فنی چرخ دنده برنجی در گیربکس ها بر اساس اصول درگیری دندانه ها استوار است. زمانی که دو چرخ دنده با دندانه های منطبق درگیر می شوند نیروی چرخشی از یک محور به محور دیگر منتقل می شود. طراحی دقیق دندانه ها شامل مدول زاویه فشار و پروفیل دندانه نقش کلیدی در کارایی راندمان و طول عمر چرخ دنده برنجی دارد. در گیربکس ها چرخ دنده های برنجی معمولاً به صورت جفت یا مجموعه ای از چرخ دنده ها با اندازه ها و نسبت های مختلف برای دستیابی به نسبت دنده و گشتاور مورد نظر به کار می روند.

شما می توانید ساخت انواع چرخ دنده با کیفیت عالی و قیمت مناسب را به مجموعه سدید صنعت پارتاک تولید کننده انواع قطعات صنعتی برای صنایع مختلف سفارش دهید.

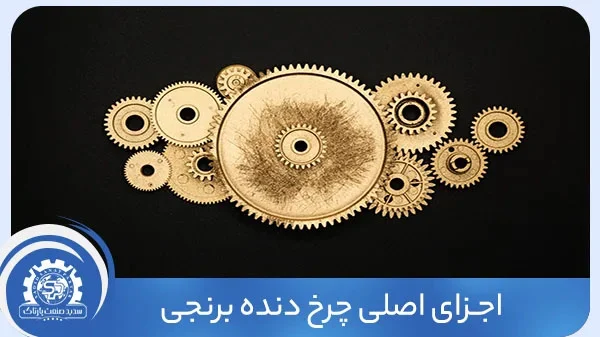

اجزای اصلی و اصول کارکرد چرخ دنده برنجی در گیربکس

یک چرخ دنده برنجی گیربکس فارغ از نوع آن (چرخ دنده ساده چرخ دنده مارپیچ چرخ دنده مخروطی چرخ دنده حلزونی و غیره) از اجزای اصلی زیر تشکیل شده است :

• بدنه (Body) : بخش اصلی چرخ دنده که دندانه ها بر روی آن قرار می گیرند. بدنه معمولاً به شکل استوانه ای یا مخروطی است و سوراخ مرکزی برای نصب بر روی محور دارد.
• دندانه ها (Teeth) : برجستگی های منظم و دقیق بر روی بدنه که وظیفه درگیری با دندانه های چرخ دنده دیگر و انتقال نیرو را بر عهده دارند. شکل تعداد و آرایش دندانه ها بر اساس نوع چرخ دنده و کاربرد آن تعیین می شود.
• توپی (Hub) : بخش مرکزی چرخ دنده که سوراخ محور در آن قرار دارد و برای اتصال چرخ دنده به محور استفاده می شود. توپی می تواند به صورت یکپارچه با بدنه باشد یا به صورت جداگانه به آن متصل شود.
• خار (Keyway) یا هزارخار (Spline) : شیارها یا دندانه های داخلی توپی که برای ایجاد اتصال محکم و غیر لغزشی بین چرخ دنده و محور به کار می روند. این اتصالات از انتقال کامل گشتاور و جلوگیری از لغزش چرخ دنده بر روی محور اطمینان حاصل می کنند.

اصول کارکرد چرخ دنده برنجی در گیربکس بر پایه قانون نسبت دنده استوار است. نسبت دنده نسبت سرعت چرخش چرخ دنده محرک به سرعت چرخش چرخ دنده متحرک را نشان می دهد. این نسبت به طور مستقیم با نسبت تعداد دندانه های دو چرخ دنده درگیر مرتبط است. به عنوان مثال اگر چرخ دنده محرک ۲۰ دندانه و چرخ دنده متحرک ۴۰ دندانه داشته باشد نسبت دنده ۲ به ۱ خواهد بود به این معنی که چرخ دنده متحرک با نصف سرعت چرخ دنده محرک می چرخد و گشتاور دو برابر می شود.

در گیربکس ها از ترکیبات مختلفی از چرخ دنده های برنجی با نسبت دنده های متفاوت برای دستیابی به محدوده وسیعی از سرعت ها و گشتاورها استفاده می شود. انواع مختلف چرخ دنده های برنجی که در گیربکس ها کاربرد دارند عبارتند از :

• چرخ دنده های ساده (Spur Gears) : ساده ترین نوع چرخ دنده با دندانه های مستقیم و موازی با محور چرخش. برای انتقال نیرو بین محورهای موازی مناسب هستند و به دلیل سادگی ساخت هزینه تولید کمتری دارند.
• چرخ دنده های مارپیچ (Helical Gears) : دندانه های این چرخ دنده ها به صورت مارپیچی بر روی بدنه قرار دارند. درگیری دندانه ها به صورت تدریجی انجام می شود که باعث کاهش صدا و ارتعاش و افزایش راندمان و طول عمر می شود. برای انتقال نیرو بین محورهای موازی یا غیر موازی و غیر متقاطع کاربرد دارند.
• چرخ دنده های مخروطی (Bevel Gears) : برای انتقال نیرو بین محورهای متقاطع معمولاً با زاویه ۹۰ درجه استفاده می شوند. دندانه های آنها به صورت مخروطی شکل هستند و در انواع مختلفی مانند دندانه مستقیم دندانه مارپیچ و دندانه قوسی تولید می شوند.
• چرخ دنده های حلزونی (Worm Gears) : از یک پیچ حلزونی (Worm) و یک چرخ دنده حلزونی (Worm Gear) تشکیل شده اند. نسبت دنده بسیار بالایی را در یک مرحله ارائه می دهند و خاصیت خود قفل شوندگی دارند. برای انتقال نیرو بین محورهای غیر موازی و غیر متقاطع معمولاً با زاویه ۹۰ درجه کاربرد دارند.
• چرخ دنده های شانه ای و پینیون (Rack and Pinion Gears) : برای تبدیل حرکت دورانی به حرکت خطی یا برعکس استفاده می شوند. چرخ دنده پینیون (Pinion) دایره ای است و با یک شانه دندانه دار (Rack) درگیر می شود.

انتخاب نوع چرخ دنده برنجی مناسب برای یک گیربکس خاص به عوامل متعددی از جمله بار اعمالی سرعت چرخش نسبت دنده مورد نیاز فضا صدا و هزینه بستگی دارد.

کاربردهای صنعتی چرخ دنده برنجی و مثال هایی از صنایع مختلف

به دلیل خواص مطلوب برنج چرخ دنده های برنجی در صنایع گوناگون کاربردهای گسترده ای دارند. برخی از مهم ترین کاربردهای صنعتی آنها عبارتند از :

• صنعت خودرو :
• رینگ های همگام ساز (Synchronizer Rings) در گیربکس های دستی : چرخ دنده های برنجی به دلیل اصطکاک مناسب و مقاومت به خوردگی به عنوان رینگ های همگام ساز در گیربکس های دستی خودروها استفاده می شوند. این رینگ ها به همگام سازی سرعت چرخ دنده ها قبل از درگیری کامل کمک می کنند و از ساییدگی و صدای ناهنجار جلوگیری می نمایند.
• گیربکس های کوچک و دقیق : در سیستم های فرمان برف پاک کن و سایر مکانیزم های کم قدرت خودروها از گیربکس های کوچک با چرخ دنده های برنجی استفاده می شود.
• ابزار دقیق و تجهیزات اندازه گیری :
• ساعت سازی و میکروسکوپ ها : چرخ دنده های برنجی به دلیل دقت ابعادی بالا اصطکاک پایین و خاصیت غیر مغناطیسی در ساعت های مکانیکی میکروسکوپ ها و سایر ابزار دقیق که نیاز به حرکت ظریف و دقیق دارند به کار می روند.
• تجهیزات اندازه گیری و آزمایشگاهی : در تجهیزات دقیق آزمایشگاهی دستگاه های اندازه گیری دقیق و سیستم های کنترلی حساس چرخ دنده های برنجی برای انتقال حرکت با کمترین خطا و اصطکاک مورد استفاده قرار می گیرند.
• صنعت دریایی :
• گیربکس های دریایی و تجهیزات ناوبری : برنج به دلیل مقاومت بسیار خوب در برابر خوردگی آب شور دریا ماده ایده آلی برای ساخت چرخ دنده ها و قطعات گیربکس های دریایی و تجهیزات ناوبری است که در معرض محیط خورنده قرار دارند.
• رباتیک و اتوماسیون صنعتی :
• مفاصل و مکانیزم های حرکتی ربات ها : در ربات ها و سیستم های اتوماسیون صنعتی چرخ دنده های برنجی به دلیل دقت بالا وزن کم و قابلیت ماشین کاری آسان در مفاصل و مکانیزم های حرکتی دقیق به کار می روند.
• گیربکس های سروو و استپ موتور : در سیستم های کنترل حرکت دقیق گیربکس های سروو و استپ موتور اغلب از چرخ دنده های برنجی برای دستیابی به نسبت دنده دقیق و حرکت نرم و بدون لرزش استفاده می کنند.
• صنایع غذایی و دارویی :
• تجهیزات فرآوری مواد غذایی و دارویی : برنج به دلیل خاصیت ضد میکروبی و عدم واکنش با بسیاری از مواد شیمیایی در تجهیزات صنایع غذایی و دارویی که نیاز به بهداشت بالا و عدم آلودگی دارند کاربرد دارد. چرخ دنده های برنجی در این صنایع در ماشین آلات بسته بندی پرکن و سایر تجهیزات فرآوری به کار می روند.

مثال های صنعتی مشخص :

• گیربکس های کاهنده سرعت موتورهای الکتریکی کوچک : در بسیاری از دستگاه های خانگی ابزارهای برقی و تجهیزات صنعتی کوچک از گیربکس های کاهنده سرعت با چرخ دنده های برنجی برای افزایش گشتاور و کاهش سرعت موتورهای الکتریکی استفاده می شود.
• مکانیسم های تنظیم لنز در دوربین های عکاسی و فیلمبرداری : چرخ دنده های برنجی به دلیل دقت بالا و حرکت نرم در مکانیسم های تنظیم لنز دوربین های حرفه ای و فیلمبرداری برای فوکوس دقیق و زوم نرم استفاده می شوند.
• پمپ های دنده ای کوچک برای انتقال سیالات دقیق : در سیستم های هیدرولیک و پنوماتیک کوچک پمپ های دنده ای با چرخ دنده های برنجی برای انتقال دقیق و کنترل شده سیالات به کار می روند.

بررسی استانداردهای بین المللی مرتبط با چرخ دنده های برنجی

برای اطمینان از کیفیت عملکرد و قابلیت تعویض پذیری چرخ دنده های برنجی استانداردهای بین المللی مختلفی تدوین شده اند. این استانداردها مشخصات فنی روش های آزمون و الزامات کیفی را برای طراحی ساخت و بازرسی چرخ دنده ها تعیین می کنند. برخی از مهم ترین استانداردهای بین المللی مرتبط با چرخ دنده های برنجی عبارتند از :

• استانداردهای ISO (سازمان بین المللی استانداردسازی) :
• ISO ۶۳۳۶ : محاسبات ظرفیت باربری دنده های چرخ دنده ساده و مارپیچ. این استاندارد روش های محاسباتی را برای تعیین ظرفیت باربری خمشی و تماسی دندانه های چرخ دنده ارائه می دهد.
• ISO ۱۳۲۸ : سیستم دندانه ISO با پروفیل پایه مدولار. این استاندارد سیستم ابعادی و تلرانس های مربوط به دندانه های چرخ دنده را تعریف می کند.
• ISO ۱۰۰۶۴ : کدهای تلرانس برای چرخ دنده ها. این استاندارد کلاس های تلرانس مختلفی را برای دقت ساخت چرخ دنده ها مشخص می کند.
• ISO ۱۴۱۰۴ : بازرسی چرخ دنده ها. این استاندارد روش های بازرسی و آزمون چرخ دنده ها را برای اطمینان از مطابقت با مشخصات فنی تعیین می کند.
• استانداردهای AGMA (انجمن سازندگان چرخ دنده آمریکا) :
• AGMA ۲۰۰۱ : مبانی محاسبات قدرت دنده. این استاندارد مشابه ISO ۶۳۳۶ است و روش های محاسباتی برای تعیین ظرفیت باربری دنده های چرخ دنده ارائه می دهد.
• AGMA ۹۰۰۰ : سیستم کیفیت چرخ دنده. این استاندارد الزامات سیستم مدیریت کیفیت را برای تولیدکنندگان چرخ دنده تعیین می کند.
• AGMA ۹۰۰۱ : تلرانس های کیفیت چرخ دنده. این استاندارد کلاس های تلرانس مختلفی را برای دقت ساخت چرخ دنده ها مشخص می کند.
• استانداردهای DIN (موسسه استانداردسازی آلمان) :
• DIN ۳۹۹۰ : محاسبات ظرفیت باربری دنده های چرخ دنده. این استاندارد نیز مشابه ISO ۶۳۳۶ و AGMA ۲۰۰۱ است و روش های محاسباتی برای تعیین ظرفیت باربری دنده های چرخ دنده ارائه می دهد.
• DIN ۸۶۷ : سیستم دندانه مدولار. این استاندارد سیستم ابعادی و تلرانس های مربوط به دندانه های چرخ دنده را تعریف می کند.

استفاده از این استانداردها در طراحی و تولید چرخ دنده های برنجی به تضمین کیفیت و عملکرد مطلوب آنها کمک می کند و امکان تبادل و جایگزینی قطعات را در سطح بین المللی فراهم می سازد.

فناوری های پیشرفته در تولید و بهینه سازی چرخ دنده های برنجی

صنعت تولید چرخ دنده به طور مداوم در حال پیشرفت است و فناوری های نوین به بهبود دقت راندمان و کیفیت چرخ دنده های برنجی کمک می کنند. برخی از فناوری های پیشرفته مرتبط عبارتند از :

• ماشین کاری CNC (کنترل عددی کامپیوتری) : استفاده از ماشین های CNC پیشرفته برای ماشین کاری چرخ دنده های برنجی دقت ابعادی و کیفیت سطح را به طور قابل توجهی افزایش می دهد. ماشین های CNC امکان تولید چرخ دنده های پیچیده با پروفیل های دندانه دقیق را فراهم می کنند.
• ماشین کاری با تخلیه الکتریکی (EDM) : روش EDM برای تولید چرخ دنده های برنجی با هندسه های پیچیده و دندانه های داخلی بسیار دقیق کاربرد دارد. این روش به ویژه برای تولید چرخ دنده های کوچک و ابزار دقیق مناسب است.
• فرایندهای پرداخت سطح پیشرفته : استفاده از فرایندهای پرداخت سطح مانند پرداخت شیمیایی پرداخت الکترولیتی و پرداخت با ساینده های مغناطیسی زبری سطح دندانه های چرخ دنده برنجی را کاهش داده و اصطکاک و سایش را به حداقل می رساند.
• مهندسی معکوس و شبیه سازی کامپیوتری : استفاده از فناوری مهندسی معکوس برای تحلیل و بهینه سازی طراحی چرخ دنده های موجود و استفاده از نرم افزارهای شبیه سازی کامپیوتری (مانند نرم افزارهای المان محدود – FEA) برای تحلیل تنش تغییر شکل و عملکرد چرخ دنده ها در شرایط کاری مختلف به بهبود طراحی و عملکرد چرخ دنده های برنجی کمک می کند.
• مواد پیشرفته برنجی : توسعه آلیاژهای جدید برنج با خواص مکانیکی و فیزیکی بهبود یافته مانند برنج های با استحکام بالاتر مقاومت به سایش بیشتر و هدایت حرارتی بهتر امکان استفاده از چرخ دنده های برنجی در کاربردهای سخت تر و با عملکرد بالاتر را فراهم می کند.
• پوشش های محافظتی پیشرفته : استفاده از پوشش های محافظتی نانوساختار و لایه های نازک سخت بر روی سطح چرخ دنده های برنجی مقاومت به سایش خوردگی و اکسیداسیون را افزایش داده و طول عمر آنها را بهبود می بخشد.

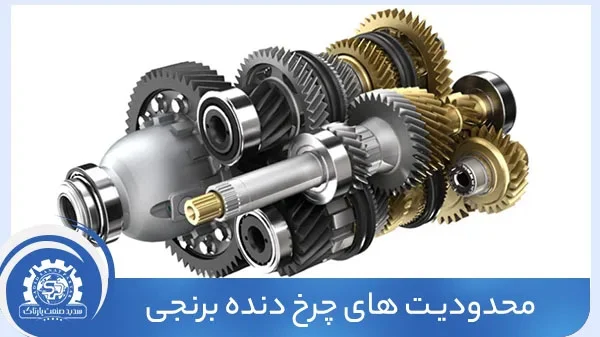

چالش ها و محدودیت های فنی چرخ دنده های برنجی

با وجود مزایای متعدد چرخ دنده های برنجی دارای محدودیت ها و چالش های فنی نیز هستند که باید در طراحی و کاربرد آنها مد نظر قرار گیرند :

• مقاومت مکانیکی نسبتاً پایین تر نسبت به فولاد : برنج در مقایسه با فولاد استحکام کششی و تسلیم پایین تری دارد. بنابراین چرخ دنده های برنجی معمولاً برای کاربردهای با بارگذاری سبک تا متوسط مناسب تر هستند و برای کاربردهای سنگین با بارهای ضربه ای و تنش های بالا استفاده از فولاد یا سایر مواد با استحکام بالاتر ترجیح داده می شود.
• مقاومت به سایش محدود : برنج در مقایسه با برخی فولادهای سخت شده مقاومت به سایش کمتری دارد. در شرایط روانکاری نامناسب یا بارگذاری بالا دندانه های چرخ دنده برنجی ممکن است دچار سایش و خوردگی شوند.
• محدودیت های دمایی : خواص مکانیکی برنج با افزایش دما کاهش می یابد. در دماهای بالا استحکام و سختی برنج به طور قابل توجهی افت می کند. بنابراین چرخ دنده های برنجی برای کاربردهایی که در دماهای بالا کار می کنند مناسب نیستند.
• هزینه مواد اولیه بالاتر نسبت به برخی مواد دیگر : قیمت برنج نسبت به برخی مواد دیگر مانند آلومینیوم و برخی فولادها بالاتر است. این امر می تواند هزینه تولید چرخ دنده های برنجی را در مقایسه با چرخ دنده های ساخته شده از مواد ارزان تر افزایش دهد.
• احتمال خوردگی گالوانیکی : در صورت تماس مستقیم چرخ دنده های برنجی با فلزات غیر همجنس در محیط مرطوب احتمال خوردگی گالوانیکی وجود دارد. برای جلوگیری از این مشکل باید از انتخاب مناسب مواد و روش های حفاظت از خوردگی استفاده شود.

برای غلبه بر این چالش ها و محدودیت ها می توان از روش های زیر استفاده کرد :

• انتخاب آلیاژ برنج مناسب : انتخاب آلیاژ برنج با خواص مکانیکی و فیزیکی بهینه برای کاربرد مورد نظر.
• طراحی بهینه چرخ دنده : طراحی دقیق دندانه ها انتخاب پروفیل دندانه مناسب و بهینه سازی هندسه چرخ دنده برای کاهش تنش ها و بهبود توزیع بار.
• روانکاری مناسب : استفاده از روانکارهای مناسب و سیستم های روانکاری مؤثر برای کاهش اصطکاک و سایش دندانه ها.
• پرداخت سطح : بهبود کیفیت سطح دندانه ها با استفاده از فرایندهای پرداخت سطح پیشرفته.
• پوشش های محافظتی : اعمال پوشش های محافظتی برای افزایش مقاومت به سایش و خوردگی.

نکات کلیدی برای بهینه سازی و بهبود عملکرد چرخ دنده های برنجی

برای دستیابی به عملکرد بهینه و طول عمر بیشتر چرخ دنده های برنجی رعایت نکات کلیدی زیر ضروری است :

• انتخاب آلیاژ برنج مناسب : آلیاژ برنج باید بر اساس شرایط کاری بار اعمالی سرعت چرخش و محیط کاری انتخاب شود. آلیاژهای مختلف برنج خواص مکانیکی و فیزیکی متفاوتی دارند.
• طراحی دقیق چرخ دنده : طراحی چرخ دنده باید بر اساس استانداردهای بین المللی و با استفاده از نرم افزارهای مهندسی مناسب انجام شود. دقت در طراحی دندانه ها پروفیل دندانه و هندسه کلی چرخ دنده نقش کلیدی در عملکرد و راندمان دارد.
• تولید با دقت بالا : تولید چرخ دنده های برنجی باید با استفاده از ماشین آلات CNC پیشرفته و با رعایت تلرانس های دقیق انجام شود. دقت ابعادی و کیفیت سطح دندانه ها بر عملکرد و طول عمر تأثیرگذار است.
• روانکاری مناسب : روانکاری مناسب و منظم چرخ دنده های برنجی ضروری است. نوع روانکار باید بر اساس شرایط کاری سرعت چرخش و بار اعمالی انتخاب شود. استفاده از روانکارهای با کیفیت و تعویض منظم آنها اصطکاک و سایش را کاهش داده و عمر چرخ دنده ها را افزایش می دهد.
• نصب و نگهداری صحیح : نصب صحیح چرخ دنده ها و تنظیم دقیق فاصله بین دنده ها (لقی دنده) از اهمیت بالایی برخوردار است. نگهداری منظم بازرسی دوره ای و تمیزکاری چرخ دنده ها از تجمع ذرات خارجی و آلودگی روانکار جلوگیری کرده و عملکرد بهینه را تضمین می کند.
• جلوگیری از بارگذاری بیش از حد : چرخ دنده های برنجی نباید در معرض بارگذاری بیش از حد مجاز قرار گیرند. بارگذاری بیش از حد می تواند منجر به سایش سریع خرابی دندانه ها و کاهش عمر چرخ دنده شود.
• کنترل دما : دمای کاری چرخ دنده های برنجی باید در محدوده مجاز نگه داشته شود. افزایش دما می تواند خواص مکانیکی برنج را کاهش داده و عمر چرخ دنده را کوتاه کند.

جمع بندی

چرخ دنده های برنجی به دلیل ترکیبی منحصر به فرد از خواص از جمله مقاومت به خوردگی اصطکاک پایین قابلیت ماشین کاری عالی و غیر مغناطیسی بودن به عنوان یک گزینه ارزشمند در طیف گسترده ای از کاربردهای صنعتی به ویژه در گیربکس ها و سیستم های انتقال قدرت دقیق شناخته می شوند. با وجود مقاومت مکانیکی نسبتاً پایین تر نسبت به فولاد چرخ دنده های برنجی در کاربردهای با بارگذاری سبک تا متوسط و در محیط های خورنده عملکرد بسیار خوبی ارائه می دهند.

پیشرفت های اخیر در فناوری های تولید مواد و پوشش های محافظتی امکان بهبود عملکرد و افزایش طول عمر چرخ دنده های برنجی را فراهم کرده است. با رعایت استانداردهای بین المللی استفاده از فناوری های پیشرفته و توجه به نکات کلیدی در طراحی تولید نصب و نگهداری می توان از مزایای چرخ دنده های برنجی به طور کامل بهره مند شد و عملکرد سیستم های مکانیکی را بهینه ساخت. در آینده انتظار می رود با توسعه آلیاژهای جدید برنج و فرایندهای تولید پیشرفته تر کاربردهای چرخ دنده های برنجی گسترده تر شده و نقش آنها در صنایع مختلف پررنگ تر شود.
