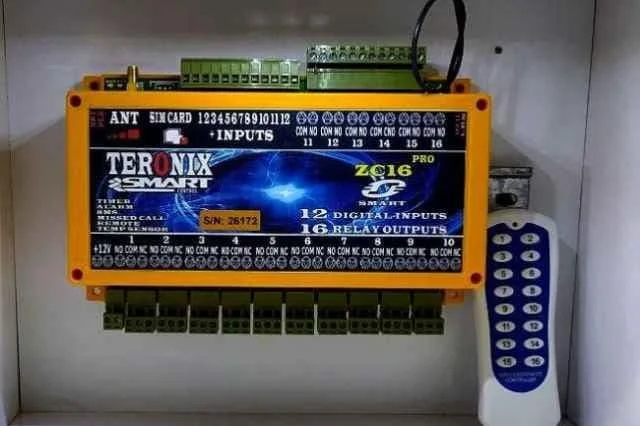

کنترل از راه دور ۱۶ کانال ۴۰ آمپر پیامکی ، وای فای ، ریموتی و دزدگیر

دستگاه کنترل از راه دور 16 کانال 40 آمپر پیامکی ، وای فای ، ریموتی و دزدگیر مهراد کنترل:

با استفاده از این دستگاه کنترل از راه دور 16 کانال 40 آمپر وای فای و ریموتی، براحتی می توانید خانه ، ویلا و باغ خود را از راه دور همزمان توسط گوشی هوشمند توسط پیامک و وای فای دایرکت و ریموت کنترل به صورت بی سیم کنترل و مدیریت نمائید.

این دستگاه با افتخار ساخت ایران می باشد.

قابلیت های دستگاه کنترل از راه دور 16 کانال 40 آمپر پیامکی ، وای فای ، ریموتی :

امکانات کلی دستگاه کنترل از راه دور:

  • دستگاه توسط گوشی های هوشمند بصورت پیامکی کنترل می شود
  • دارای سیستم دزدگیر با شش زون ورودی سیمی و خروجی آژیر سیرن و بلندگو
  • دستگاه توسط گوشی های هوشمند بصورت وای فای دایرکت کنترل می شود
  • دستگاه بصورت همزمان توسط ریموت رادیویی کنترل می شود
  • دستگاه دارای یک عدد ریموت کنترل برد متوسط می باشد
  • دستگاه دارای آنتن مگنتی سه متری برای قسمت پیامکی می باشد
  • دستگاه دارای 16 رله 40 آمپر کاملا باز مجزا می باشد
  • ماکزیمم توان رله های دستگاه برای سیستم روشنایی 1000 وات می باشد
  • دستگاه دارای ترمینال مناسب در کنار هر رله و دسترسی آسان می باشد
  • دستگاه دارای 20 حافظه برای ذخیره ریموت می باشد
  • قابلیت تعریف و حذف آسان ریموت ها تنها توسط یک کلید
  • تنظیم مد عملکرد مجزا برای هر رله بصورت قطع و وصل ، لحظه ای یا الاکلنگی
  • قابلیت تنظیم ذخیره سازی آخرین وضعیت خروجی ها
  • قابلیت بی نظیر لرنینگ یونیورسال برای لرن هر رله با یک کلید از هر ریموت
  • امکان کنترل خروجی های دستگاه توسط صفحه کلید
  • قابلیت اضافه کردن سنسور دمای ضد آب و سنسور رطوبت
  • قابلیت سفارشی سازی دستگاه طبق نیاز مشتری
  • ابعاد دستگاه 32 در 11 در 5 سانتی متر می باشد
  • قابلیت نصب دستگاه روی ریل باکس محافظ و نصب آسان در تابلو برق
  • دستگاه دارای شش ماه گارانتی تعویض و یک سال وارانتی می باشد

قابلیت های قسمت دزدگیر سیم کارتی و سیستم امنیتی دستگاه:

  • دارای سیستم دزدگیر امنیتی با 6 عدد زون سیمی (چشمی ، شوک و مجاورتی)
  • قابلیت لرن 20 عدد زون بی سیم چشمی
  • دارای خروجی برای آژیر صوتی سیرن
  • خروجی رله ای 10 آمپر برای آژیر بلندگو و یا هر خروجی دیگر
  • قابلیت لرن ریموت کنترل برای فعال سازی یا غیر فعال سازی سیستم دزدگیر
  • فعال/غیر فعال سازی دزدگیر توسط پیامک
  • تماس صوتی دستگاه پس از فعال شدن هر زون
  • ارسال نام زون فعال شده به صورت پیامک فارسی در آلارم

امکانات قسمت ریموت کنترل پیامکی دستگاه:

  • کنترل دستگاه در هر نقطه با پیامک توسط گوشی های هوشمند و ساده
  • قابلیت تعریف دو مدیر به همراه 20 کاربر برای سیستم
  • دارای آنتن مگنتی سیمی شبکه جی اس ام با طول 3 متر
  • ارسال پیامک های فارسی و کاملا کاربر پسند
  • ارسال پیامک شروع به کار دستگاه پس از راه اندازی شدن به مدیران
  • قابلیت تعریف سناریوی ورود – خروج – مهمان – مسافرت – خواب – بیداری و …
  • دارای اپلیکیشن اندروید فارسی بهینه شده
  • نمایش آخرین وضعیت خروجی ها و ورودی ها در اپلیکیشن
  • امکان کنترل تمام خروجی ها از طریق یک پیامک
  • قابلیت کار با سیم کارت های تمامی اپراتورها
  • ریست هوشمند در صورت بروز مشکل در شبکه اپراتورها
  • ارسال پیامک گزارش دهی پس از هر گونه عملیات
  • قابلیت تعریف تایمر تاخیر در قطع مناسب جهت آبیاری و یا هر عملیات دیگر
  • قابلیت کنترل از طریق تک زنگ با امکان مشخص کردن شماره خروجی و نوع عملکرد خروجی (لحظه ای – قطع و وصل)
  • امکان دریافت مانده شارژ سیم کارت دستگاه از طریق اپلیکیشن
  • اضافه و حذف کردن کاربران توسط مدیر

قابلیت های قسمت ریموت کنترل وای فای دستگاه:

  • قابلیت کنترل خروجی ها از طریق وای فای بدون نیاز به مودم
  • کنترل خروجی های دستگاه بطور همزمان توسط پنج گوشی هوشمند
  • قابلیت کنترل خروجی ها به صورت قطع و وصل یا لحظه ای یا تاگل توسط گوشی
  • ارسال و دریافت دستورات توسط پروتکل امن TCP توسط WiFi

امکانات قسمت ریموت کنترل رادیویی دستگاه:

  • تنظیم مد عملکردی برای هر خروجی توسط کلید لرن و ریموت
  • ذخیره سازی یا لرن 20 ریموت کنترل با کد متفاوت
  • دارای مد اکستندر برای لرن کردن هر نوع ریموت کنترل بازار
  • پاک کردن حافظه و ذخیره سازی کد ریموت تنها با یک کلید لرن
  • عدم نویز پذیری در محیط های صنعتی و پر نویز

قابلیت های اپلیکیشن ریموت کنترل 16 کانال 40 آمپر پیامکی ، وای فای ، ریموتی:

  • کنترل پنج دستگاه کنترل از راه دور به صورت همزمان
  • نامگزاری خروجی های دستگاه به صورت دلخواه
  • تنظیم آیکون های خروجی دستگاه متناسب با نوع خروجی
  • تنظیم مد عملکردی خروجی ها در اپلیکیشن
  • قابلیت تعریف انواع سناریو (ورود ، خروجی ، مهمان ، خواب ، بیداری …)
  • دریافت و نمایش اطلاعات سنسور دما و رطوبت
  • فعال/غیر فعال سازی حالت تایمری از طریق پیامک
  • فعال/غیر فعال سازی حالت گزارش دهی پیامکی

ماکزیمم توان خروجی هر کانال:

  • حداکثر توان مصرف کننده های خانگی: 4500 وات
  • حداکثر توان لامپ های رشته ای: 4500 وات
  • ماکزیمم توان لامپ های کم مصرف: 1000 وات
  • لامپ های ال ای دی (LED) و سی او بی (COB): 1000 وات

قابلیت لرنینگ یونیورسال چیست:

قابلیت گیرنده یونیورسال رادیویی باعث می شود تا این دستگاه گیرنده 18 کانال علاوه بر این که با ریموت 18 کانال کار می کند، بتواند به صورت همزمان توسط چندین ریموت با تعداد کانال کاملا متفاوت دیگر هم کار کند. با استفاده از این قابلیت کاربر براحتی می تواند هر رله از دستگاه را با یک دکمه از هر نوع ریموت کنترل (از ریموت پارکینگی تک کانال گرفته تا ریموت 118 کانال) لرن کند. تنها نکته استفاده از این قابلیت هم فرکانس بودن ریموت ها با فرکانس کاری دستگاه می باشد.

در این دستگاه مد عملکرد هر رله خروجی به صورت مجزا توسط یک کلید فشاری تنظیم می شود. گیرنده یونیورسال RF یک کلید فشاری دیگر دارد تا کاربر بتواند هر رله خروجی را با هر ریموتی که مد نظر دارد، تنظیم کند.

در زیر این قابلیت به صورت عکس آموزش داده شده است.

گیرنده یونیورسال رادیویی

کاربرد های دستگاه خانه هوشمند 16 کانال 30 آمپر پیامکی ، وای فای و ریموتی:

  • سیستم های روشنایی: کنترل انواع لامپ های ال ای دی ، اس ام دی ، هالوژن و لوستر (کنترل 50 عدد لامپ موازی) دارای ایزولاسیون 1000 ولتی
  • آپارتمانها و منازل: کنترل کولر و هیتر، دزدگیر، کنترل لامپها و چراغها، باز و بسته نمودن دربهای اتوماتیک از راه دور، اطلاع از ترددهای ناخواسته و …
  • مغازه ها یا دفتر کار: کنترل انواع لامپ های روشنایی ، کنترل کرکره های برقی، اندازه گیری دما و رطوبت، سیستم اعلام سرقت با چندین زون سیمی و بی سیم
  • دستگاه های صنعتی: اطلاع از خرابی سیستم، کنترل قسمتهای برقی از راه دور از طریق اس ام اس، هشدار عیب در تابلوهای برق، گزارش تک فاز شدن و …
  •  سیستم های اتوماسیون و تجهیزات صنعتی: ارسال فرمان قطع و وصل به تجهیزات صنعتی همراه با فیدیک اجرای دستور، سیستم های تهویه و…
  • کشاورزی: کنترل چاه ها و پمپ های آب، آبیاری اتوماتیک ، آبیاری قطره ای ، اطلاع از سطح آب چاه یا استخر و…
  • گلخانه ها و مرغداری ها: اطلاع از قطع یا وصل برق، کنترل سرمایش و گرمایش، اطلاع از دما و رطوبت ، کنترل میزان روشنایی و کولر و هیتر و مه پاش و…
  • وسایل نقلیه: سیستم هشدار سرقت ( باز شدن درب خودرو، ضربه یا روشن شدن )، خاموش کردن خودرو در هر نقطه از کشور
  • مساجد: روشن کردن بلندگوها و پخش اذان از راه دور  …
  • طلا فروشی ها: مکمل سیستم دزدگیر از طریق اس ام اس کنترلر
  • ماینر ها: کنترل انواع ماینر با هر تعداد دستگاه ، قابلیت دریافت دما و رطوبت ، قابلیت استفاده از سیستم دزدگیر دستگاه و…
  • اتاق سرور: خاموش و روشن نمودن کامپیوترها از راه دور ، اطلاع از قطع و یا وصل شدن برق ، اطلاع از بالا رفتن دمای اطاق سرور ، اطلاع از خاموش شدن سرور و…

مشخصات دستگاه گیرنده 16 کانال پیامکی ، وای فای و رادیویی همراه دزدگیر:

  • تغذیه مدار : 12 ولت 2 آمپر
  • نوع ریموت : ریموت کنترل کد لرن و ریموت کنترل کد فیکس

آموزش پاک کردن کامل حافظه دستگاه:

برای پاک کردن کامل حافظه دستگاه کلید فشاری لرن موجود روی دستگاه را به مدت سی ثانیه فشار دهید. بعد از طی سی ثانیه نمایشگر ال ای دی روی برد خاموش می شود که این به معنی پاک شدن کامل حافظه دستگاه می باشد.

نحوه لرن کردن ریموت کنترل به دستگاه کنترل از راه دور:

برای اضافه نمودن ریموت کنترل جدید به دستگاه گیرنده، کلید لرن را فشار دهید. پس از فشردن کلید لرن، خروجی یک دستگاه شروع به خاموش و روشن شدن می کند. و منتظر می ماند تا کاربر مد عملکرد آن را تعئین کند. در این حالت:

در صورت فشردن مابقی کلید ها خروجی مد نظر به صورت قفل شونده عمل خواهد کرد. پس از اینکه خروجی اول دستگاه برنامه ریزی شد. رله دوم شروع به خاموش و روشن شدن می کند و منتظر برنامه ریزی می شود. به همین ترتیب دستگاه تا خروجی 4 ادامه می دهد و هر خروجی براحتی مد عملکردی خود را از کاربر دریافت می کند.

آموزش مد های کاری قطع و وصل ، لحظه ای و الاکلنگی دستگاه رله 16 کانال پیامکی:

با فشردن یک کلید از روی ریموت کنترل، رله مد نظر دستگاه روشن شده و در این حالت باقی می ماند. با فشردن مجدد کلید از روی ریموت، رله مد نظر روی برد گیرنده خاموش می شود. در این مد هر کلید تنها رله متناظر با خودش را کنترل می کند.

معمولا از این برای کنترل لامپ های روشنایی مدل LED و مدل SMD ، لامپ های لوستر ، پمپ آب برای آبیاری ، کنترل کولر و …

مادامی که کاربر دست خود را به روی هر کدام از کلید های ریموت کنترل نگه دارد، رله متناظر با آن کلید بروی برد گیرنده روشن می شود. به محض اینکه کاربر دست خود را از روی ریموت رها کند، رله متناظر با کلید خاموش می شود.

معمولا از این حالت برای کنترل کرکرهای برقی به صورت لحظه ای و یا کنترل درب ها انواع آیفون اف اف و یا کنترل انواع پرده برقی داخل ساختمان و …

مد الاکلنگی یا یکی بجای دیگری یا Toggle:

با فشردن هر کلید از روی ریموت کنترل، ابتدا تمامی رله هایی که به صورت تاگل برنامه ریزی شده باشند، خاموش می شوند و سپس رله متناظر با کلیدی که کاربر فشار داده، روشن می شود. اگر کاربر مجددا کلیدی که قبلا انتخاب نموده بود را فشار دهد، تمامی رله هابی که به صورت تاگل شده برنامه ریزی شده باشند، خاموش می شوند.

معمولا از این حالت در زمانی استفاده می شود که نباید دو خروجی همزمان با هم روشن شوند. و در هر لحظه فقط و فقط باید یک خروجی روشن باشد. مانند کنترل کرکره های بالابر برقی و یا انواع پرده برقی که نباید فاز بالا رفتن و فاز پایین رفتن حتی برای یک زمان کوچک اعمال گردد. در این شرایط دو خروجی یکی برای بالا رفتن و یکی برای پایین رفتن کرکره برقی در نظر می گیریم. در این حالت به هیچ عنوان نباید دو خروجی انتخاب شده همزمان روشن شوند. پس این رو رله را به صورت تاگل در نظر می گیریم.

دستگاه کنترل از راه دور 16 کانال 40 آمپر وای فای و ریموتی مهراد کنترل:

با استفاده از این دستگاه کنترل از راه دور 16 کانال 40 آمپر وای فای و ریموتی، براحتی می توانید خانه ، ویلا و باغ خود را از راه دور همزمان توسط گوشی هوشمند و ریموت کنترل به صورت بی سیم کنترل و مدیریت نمائید.

این دستگاه با افتخار ساخت ایران می باشد.

قابلیت های دستگاه کنترل از راه دور 16 کانال 40 آمپر وای فای و ریموتی دو منظوره:

امکانات کلی دستگاه کنترل از راه دور:

  • دستگاه توسط گوشی های هوشمند بصورت وای فای دایرکت کنترل می شود
  • دستگاه بصورت همزمان توسط ریموت کنترل و گوشی کنترل می شود
  • دستگاه دارای یک عدد ریموت کنترل برد متوسط می باشد
  • دستگاه دارای 16 رله 40 آمپر کاملا باز مجزا می باشد
  • ماکزیمم توان رله های دستگاه برای سیستم روشنایی 1000 وات می باشد
  • دستگاه دارای ترمینال مناسب در کنار هر رله و دسترسی آسان می باشد
  • دستگاه دارای 20 حافظه برای ذخیره ریموت می باشد
  • قابلیت تعریف و حذف آسان ریموت ها تنها توسط یک کلید
  • تنظیم مد عملکرد مجزا برای هر رله بصورت قطع و وصل ، لحظه ای یا الاکلنگی
  • ذخیره سازی آخرین وضعیت خروجی ها طبق نیاز مشتری
  • قابلیت سفارشی سازی دستگاه طبق نیاز مشتری
  • ابعاد دستگاه 27 در 11 در 5 سانتی متر می باشد
  • دستگاه دارای شش ماه گارانتی تعویض و یک سال وارانتی می باشد
  • قابلیت بی نظیر لرنینگ یونیورسال برای لرن هر رله با یک کلید از هر ریموت
  • امکان کنترل خروجی های دستگاه توسط صفحه کلید
  • قابلیت نصب دستگاه روی ریل باکس محافظ و نصب آسان در تابلو برق

قابلیت های قسمت ریموت کنترل وای فای دستگاه:

  • قابلیت کنترل خروجی ها از طریق وای فای دایرکت بدون نیاز به مودم
  • کنترل خروجی های دستگاه بطور همزمان توسط پنج گوشی هوشمند
  • قابلیت کنترل خروجی ها به صورت قطع و وصل یا لحظه ای یا الاکلنگی توسط اپلیکیشن
  • ارسال و دریافت دستورات توسط پروتکل امن TCP توسط WiFi

مشخصات دستگاه کنترل از راه دور 16 کانال 40 آمپر وای فای و ریموتی:

  • تغذیه مدار : ۱۲ ولت ۲ آمپر
  • نوع ریموت کنترل: ریموت کد فیکس – ریموت کد لرن

ماکزیمم توان خروجی هر کانال:

  • حداکثر توان مصرف کننده های خانگی: 4500 وات
  • حداکثر توان لامپ های رشته ای: 4500 وات
  • ماکزیمم توان لامپ های کم مصرف: 1000 وات
  • لامپ های ال ای دی (LED) و سی او بی (COB): 1000 وات

قابلیت لرنینگ یونیورسال چیست:

قابلیت گیرنده یونیورسال رادیویی باعث می شود تا این دستگاه گیرنده 16 کانال علاوه بر این که با ریموت 16 کانال کار می کند، بتواند به صورت همزمان توسط چندین ریموت با تعداد کانال کاملا متفاوت دیگر هم کار کند. با استفاده از این قابلیت کاربر براحتی می تواند هر رله از دستگاه را با یک دکمه از هر نوع ریموت کنترل (از ریموت پارکینگی تک کانال گرفته تا ریموت 116 کانال) لرن کند. تنها نکته استفاده از این قابلیت هم فرکانس بودن ریموت ها با فرکانس کاری دستگاه می باشد.

در این دستگاه مد عملکرد هر رله خروجی به صورت مجزا توسط یک کلید فشاری تنظیم می شود. گیرنده یونیورسال RF یک کلید فشاری دیگر دارد تا کاربر بتواند هر رله خروجی را با هر ریموتی که مد نظر دارد، تنظیم کند.

در زیر این قابلیت به صورت عکس آموزش داده شده است.

گیرنده یونیورسال رادیویی

کاربرد های دستگاه گیرنده 16 کانال 30 آمپر وای فای + ریموتی:

  • کنترل انواع لوستر روشنایی
  • قابلیت کنترل سیستم روشنایی تمام اماکن تجاری و مسکونی و …
  • کنترل سیستم گرمایش یا سرمایش
  • قابلیت کنترل انواع درب های اماکن تجاری و مسکونی
  • کنترل سیستم های آبیاری در فاصله های دور تا یک کیلومتر
  • قابلیت کنترل سیستم های هشدار دهنده از فاصله دور
  • کنترل هر نوع وسیله برقی از فواصل دور
  • قابلیت استفاده در استخر های پرورش ماهی
  • استفاده در سیستم های صنعتی و جرثقیل های سقفی
  • کنترل انواع ماینر از راه دور توسط موبایل و ریموت کنترل
  • قابلیت کنترل انواع پمپ آب با توان های بالا

کاربرد های کنترل از راه دور 16 کانال 30 آمپر دو کاره وای فای و ریموتی در صنعت:

  • انواع بالابر
  • جرثقیل های سقفی، بازویی، دروازه ای
  • بالابرهای هیدرولیک
  • پمپ های بتون
  • جرثقیل های متحرک (کامیونی)
  • کمپرسی ها و ماشین های مصالح فله و نخاله بر
  • جرثقیل های برجی (تاور کرین)
  • ماشین آلات معدنی
  • ماشین آلات راهسازی و حفر تونل
  • لوکوموتیو های جرثقیل دار
  • سیستم های جابجایی در محیط های آلوده و خطرناک
  • صنایع هواپیما سازی و سالن های تعمیر و نگهداری هواپیما ها

آموزش مد های کاری دستگاه رله 16 کانال 40 آمپر وای فای و ریموتی:

به عنوان مثال با فشردن کلید 1 از روی ریموت کنترل، رله 1 دستگاه روشن شده و در این حالت باقی می ماند. با فشردن مجدد کلید 1 از فرستنده، رله 1 از برد گیرنده خاموش می شود. در این مد هر کلید تنها رله متناظر با خودش را کنترل می کند. از این مد عملکردی بیشتر در کنترل روشنایی توسط ریموت کنترل استفاده می شود.

مادامی که کاربر دست خود را به روی هر کدام از کلید های ریموت کنترل نگه دارد، رله متناظر با آن کلید بروی برد گیرنده روشن می شود. به محض اینکه کاربر دست خود را از روی ریموت بردارد، رله متناظر با کلید خاموش می شود. از این مد عملکردی بیشتر در کنترل جرثقیل سقفی یا بالابر یا درباز کن توسط ریموت کنترل استفاده می شود.

حالت کاری الاکلنگی یا یکی به جای دیگری یا تاگل (Toggle):

با فشردن هر کلید از روی ریموت کنترل، آن رله از برد گیرنده رادیویی روشن شده و روشن باقی می ماند و تمامی رله های دیگر خاموش می شوند. از این مد عملکردی بیشتر در کنترل کرکره های برقی و پرده های برقی توسط ریموت کنترل استفاده می شود.

آموزش پاک کردن کامل حافظه دستگاه:

برای پاک کردن کامل حافظه دستگاه کلید فشاری لرن موجود روی دستگاه را به مدت سی ثانیه فشار دهید. بعد از طی سی ثانیه نمایشگر ال ای دی روی برد خاموش می شود که این به معنی پاک شدن کامل حافظه دستگاه می باشد.

برای اضافه نمودن یک ریموت کنترل جدید به دستگاه گیرنده، ابتدا کلید لرن را به مدت دو ثانیه فشار دهید. در این زمان، خروجی یک دستگاه شروع به خاموش و روشن شدن می کند. و منتظر می ماند تا کاربر مد عملکرد آن را تعئین کند. در این حالت:

اگر کاربر کلید 3 از ریموت کنترل را فشار دهد خروجی یک به صورت یکی پس از دیگری یا Toggle عمل خواهد کرد.

اگر کاربر کلید های دیگری غیر از سه کلید اول از روی ریموت را فشار دهد ، خروجی یک به صورت قفل شونده عمل خواهد کرد.

پس از اینکه خروجی اول یا رله یک مد عملکردی خود را توسط کاربر دریافت نمود، رله دوم شروع به خاموش و روشن شدن می کند و منتظر دریافت عملکرد خود توسط کاربر می شود. طبق همان روشی که در بالا توضیح داده می توان مد عملکردی رله دو را نیز تعئین نمود. به همین ترتیب دستگاه تا آخرین خروجی ادامه می دهد و هر خروجی براحتی مد عملکردی خود را از کاربر دریافت می کند. دستورالعمل راه اندازی سیستم

  سیم­کارت دستگاه را در محل مربوطه به سمتی که مشخص شده قرار دهید، آنتن را بسته و کابل تغذیه ۱۲ ولت DC را طبق لیبل روی دستگاه متصل نمائید تا دستگاه روشن شود. (سیم قرمز مثبت و سیم مشکی منفی می باشد) ، منتظر بمانید تا سیستم شبکه­ی سیم­کارت را شناسایی کند و چراغ شبکه که در کنار سوکت آنتن قرار گرفته هر 3 ثانیه یک بار شروع به چشمک­زدن کند. در صورتی که چراغ شبکه هر 1 ثانیه چشمک میزند ، هنوز شبکه­ی سیم­کارت شناسایی نشده است.

توجه: سیم کارت دستگاه نباید پین کد داشته باشد و آنتن محکم بسته شود. به جهت قراردادن سیم کارت روی دستگاه دقت نمایید.

توجه: بعد از ارسال هر دستوری به سیستم چراغ کنار ترمینال آداپتور روشن شده و دستگاه شروع به پردازش می­کند، در صورت مجاز  بودن شماره موبایل ارسال کننده و شارژ بودن سیم­کارت موجود بر روی آن، پیامکی حاوی گزارش عمل انجام شده برای شما ارسال می­گردد.فاصله­ی بین ارسال هر پیامک حداقل باید 20 ثانیه بطول انجامد.

تعریف مدیر

بعد از اینکه شبکه شناسایی شد،یعنی چراغ شبکه سه ثانیه یکبار شروع به چشمک زدن کرد، کاراکتر P را به شماره­ی سیم­کارت موجود بر روی دستگاه پیامک کنید تا شماره­ی شما بعنوان مدیر بر روی حافظه­ی دستگاه ذخیره گردد.

بعد از ذخیره دستگاه فقط به پیامک­هایی که با شماره­ی مدیر ارسال می­گردد عکس العمل نشان می­دهد.

توجه: در صورتی که مدیر ذخیره شود، عبارت ذخیره شد برای شما ارسال می­گردد. درصورتی که این پاسخ  از دستگاه برای شما ارسال نشود به دلائل زیر می­باشد:

  • سیم­کارت روی دستگاه هنوز توسط شبکه مخابرات شناسایی نشده و بنابراین پیامک شما توسط دستگاه دریافت نگردیده است.
  • سیم­کارت داخل دستگاه شارژ ندارد و یا سیم­کارت دستگاه پین کد دارد.

تغییر مدیر

جهت تغییر مدیر ابتدا کاراکتر Nسپس شماره ی جدید و در انتها کاراکتر # را پیامک کنید.

مثال: N09122222222#

توجه: فقط مدیر می تواند ، مدیر را تغییر دهد

توجه: در صورتی که بعد از ارسال پیامک، دستگاه یک بوق ممتد زد بدین معنی می باشد که شماره­ی فردی که پیامک را به دستگاه ارسال نموده در سیستم تعریف نشده و غیرمجاز می­باشد. برای حل این مشکل ابتدا اطمینان حاصل کنید که دقیقا با همان شماره­ای که ذخیره کرده اید اقدام به ارسال پیامک می­کنید. در گوشی­های دو سیم­کارته این مشکل بسیار شایع می باشد. توجه داشته باشید که در هنگام استفاده از نرم افزار تنظیمات گوشی برای ارسال پیامک بر روی شماره­ای باشد که در سیستم ذخیره شده است. در صورت عدم حل مشکل، دستگاه را با توجه به آموزش ارایه شده در دفترچه راهنما به تنظیمات کارخانه بازگردانی کنید. (ریست فکتوری)

کنترل خروجی­ها بصورت مجزا

قطع خروجی دوم: B2

وصل یک ثانیه­ای خروجی دوم: C2



جهت کنترل خروجی­های دستگاه باید بعد از اینکه مدیر را ذخیره نمودید و پیامک ذخیره شداز دستگاه برای شما ارسال شد، دستورات زیر را به دستگاه پیامک کنید.

قطع خروجی اول : B1

وصل یک ثانیه­ای خروجی اول:  C1

به همین ترتیب جهت کنترل مابقی خروجی ها عمل نمائید.

کنترل خروجی­ها بصورت زماندار(ثانیه)

جهت کنترل خروجی ها بصورت زماندار می­بایستیدر ابتدا کاراکتر C سپس عدد خروجی مورد نظر ،بعد از آن کاراکتر * و در انتها زمان مورد نظر را بر حسب ثانیه نوشته و به دستگاه پیامک کنید. برای نمونه اگر بخواهیم خروجی دوم بمدت 80 ثانیه وصل و سپس قطع گردد باید بصورت زیر پیامک زده شود.

C2*80#

توجه: حداکثر زمان برای هر خروجی 9660 ثانیه می باشد.

توجه: شمارنده­ی حالت زماندار ثانیه ای، از زمان ارسال پیامک فعال می­گردد و بمحض دریافت پیامک توسط دستگاه تایمر شروع به کار می کند و بنابراین برای هر بار استفاده مجزا باید پیامک زده شود.

توجه: در صورتی که زمان هر بار متغیر هست از دستور فوق استفاده کنید ولی در صورتی که زمان مورد نظر شما همیشه ثابت از طبق دستور بعدی عمل نمایید.

  • جهت ذخیره مقدار تایمر ثانیه ابتدا عبارت CSرا نوشته و سپس شماره خروجی مورد نظر، بعد از آن کاراکتر : (دونقطه) و در انتها عدد به ثانیه و کاراکتر # را نوشته و به دستگاه پیامک کنید.

مثال: جهت ذخیره مقدار ۵ ثانیه برای خروجی دوم باید عبارت زیر برای دستگاه ارسال گردد.

CS2:5#

  • بعد از ذخیره مقدار فوق جهت کنترل خرووجی ابتدا کاراکتر D و سپس عدد خروجی مورد نظر را نوشته و به دستگاه پیامک نمایید.

  : مثالD2

با ارسال عبارت فوق، خروجی دوم به مدت ۵ ثانیه وصل می گردد. در صورت تمایل جهت استفاده از نرم افزار برای این قابلیت، در قسمت خروجی­ها بعد از انتخاب خروجی مورد نظر، بر ریو ایکن آبی رنگ نگه دارید.

  • جهت دریافت گزارش مقادیر ذخیره شده عبارت TSOLOGبه دستگاه پیامک کنید.
  • به علت کندی ارسال پیامک در شبکه ، تایمر ثانیه حدود یک ثانیه تاخیر دارد.

کنترل خروجی­ها بصورت همزمان با یک پیامک

در صورت تمایل جهت وصل یا قطع کردن هر چهار خروجی از طریق یک پیامک می­بایستی ابتدا عبارت H، سپس کاراکتر *، بعد از آن اعداد  1یا 0که بترتیب نوشتن برای خروجی های اول تا آخر استفاده می­شود و نشانگر دستور وصل یا قطع همان خروجی است . در انتها کاراکتر #را نوشته و ارسال کنید.

مثلا در صورتی که سیستم شما دارای هشت خروجی می­باشد می­توانید دستور روبرو را پیامک کنید.                            H*1100111111111111#

در مثال فوق خروجی­های اول و دوم وصل و خروجی سوم و چهارم قطع و خروجی های ۵ تا 16 نیز وصل می­گردد.

ذخیره­ی کاربران

سیستم قابلیت ذخیره­ی 11شماره­ی موبایل (1مدیر و 3کاربر وِیژه و 7 کاربر معمولی) را دارا می­باشد.

تفاوت کاربران ویژه و معمولی در زمان ارسال پیامک های هشدار می­باشد. مثلا در صورتی که ورودی­های دستگاه تحریک شود پیامکی برای مدیر و کاربران ویژه ارسال می­گردد .

مدیر بصورتی که قبلا شرح داده شد ذخیره می­گردد، جهت ذخیره­ی کاربران می بایستی در ابتدا کاراکتر *، سپس شماره­ی موبایل کاربر مورد نظر، بعد از آن کاراکتر Uو در انتها شماره­ی کاربر از 1 تا 5و مربع را نوشته و پیامک کنید. برای مثال فرض کنید قصد دارید شماره­ی09120000000 را بعنوان کاربر اول ذخیره کنید، برای این منظور باید عبارت زیر توسط مدیر پیامک گردد :

*09120000000U1#

به همین ترتیب برای ذخیره­ی کاربرهای بعدی، شماره­ی موبایل و عدد حافظه­ی مورد نظر را نوشته و ارسال نمائید.

بعد از کاربر پنجم دیگر نیازی به نوشتن شماره بعد از کاراکتر U نیست و اتوماتیک ذخیره می گردد.

جهت دریافت لیست کاربران LUSERرا به دستگاه پیامک کنید.

توجه: کاربران(ويژه یا معمولی) فقط قابلیت کنترل خروجی­ها و دریافت میزان دما و وضعیت خروجی و ورودی­ها را دارند.

حذف کاربران

جهت حذف کاربران عبارت DUو در انتها شماره­ موبایل کاربرموردنظر و کاراکتر #را نوشته و ارسال نمائید. برای نمونه جهت حذف کاربر با شماره موبایل 09121111111 باید عبارت زیر توسط مدیر پیامک گردد:

DU09121111111#

تغییر متن پاسخ خروجی­ها

بعد از ارسال دستورات قطع یا وصل خروجی ها، در صورتی که دستگاه عمل کند، یک پیامک به زبان فارسی برای فرد ارسال کننده­ی دستور، باز می­گردد. در صورت تمایل جهت تغییر متن این پیامک می­بایستی بعد از عبارات زیر، متن موردنظر را تا 16 کاراکتر بصورت فقط فارسی نوشته و پیامک کنید :

تغییر متن هشدار خروجی اول در حالت قطع:  B1#

تغییر متن هشدار خروجی اول در حالت وصل 1 ثانیه ای:  C1#

به همین ترتیب جهت تغییر متن پاسخ مابقی خروجی­ها عمل نمایید.

بعنوان نمونه فرض کنید می­خواهید در هنگام قطع خروجی سوم عبارت موتور خاموش برای شما پیامک گردد، می­بایستی توسط مدیر عبارت زیر به دستگاه پیامک شود تا متن هشدار تغییر نماید.

B3# موتور خاموش

غیرفعالسازی پیامک برگشتی خروجی­ها

بعد از ارسال دستور کنترل خروجی ها، یک پیامک از دستگاه برای شما ارسال می گردد. درصورت تمایل جهت غیرفعالسازی این پیامک برگشتی باید ابتدا عبارت OS، سپس کاراکتر *، بعد از آن اعداد  1یا 0که بترتیب نوشتن برای خروجی های اول تا آخر استفاده می­شود که نشانگر دستور فعال یا غیرفعال بودن پیامک برگشتی است . در انتها کاراکتر #را نوشته و ارسال کنید.

مثلا در صورتی که سیستم شما دارای 16 خروجی می­باشد می­توانید دستور روبرو را پیامک کنید.          OS*1010111111111111#

جهت دریافت وضعیت فعال یا غیرفعال بودن پیامک­های برگشتی خروجی­ها،  عبارت OSLOGرا پیامک کنید.

ریموت

در صورتی که سیستم شما از طریق ریموت هم قابل کنترل می باشد، جهت اضافه کردن ریموت باید کلید REMOTEمربوطه را برای یک لحظه فشار داده و رها کنید تا دستگاه سه بوق پشت سر هم بزند، سپس کلید اول ریموت را سه ثانیه فشار دهید.

در حالت پیش­فرض خروجی­ها با ریموت بصورت دائمی عمل می­کنند، در صورت لزوم جهت تغییر حالت می بایست هر خروجی رو بصورت مجزا تنظیم کنید. برای این منظور کافیست ابتدا RE را نوشته ، سپس خروجی مورد نظر مثلا 1و بعد از آن کاراکتر * و سپس برای حالت دائم حرف Dو برای حالت تایمر حرف T و بعد از آن عدد مورد نظر (به ثانیه) و برای غیرفعال سازی فقط همان خروجی حرف F و در انتها کاراکتر # را نوشته و به دستگاه پیامک کنید.

تنظیم خروجی اول بصورت دایم :  RE1*D#

تنظیم خروجی دوم بصورت تایم ۵ ثانیه :  RE1*T5#

غیرفعالسازی خروجی سوم با ریموت :   RE1*F#

جهت غیرفعالسازی کامل ریموت عبارت JOFFو جهت فعالسازی عبارت JON را به دستگاه پیامک کنید.

ورودی­ها

این سیستم دارای 14 ورودی تحریک منفی و 2 ورودی تحریک مثبت می باشد.

ورودی­ها جهت اتصال سنسور و دتکتورهای مختلف و اعلام هشدار استفاده می­گردد.همچنین جهت اعلام هشدار قطع و وصل برق شهر باید از ورودی مثبت استفاده کنید که در ادامه توضیح داده خواهد شد.

ورودی های منفی در صورتی که بمدت دو ثانیه به پین منفی آداپتور متصل گردد، پیامک هشداری برای مدیر و سه کاربر ویژه­ی اول ارسال می­گردد.ورودی­ مثبت نیز در صورت اتصال بمدت 2 ثانیه به ولتاژ 5 الی 12 ولت ، پیامک هشدار ارسال می­کنند. همچنین در صورت قطع تحریک ورودی، مجددا پیامک هشدار دیگری ارسال می­شود.پیامک­های هشدار دارای متن هشدار از پیش تعریف شده­ای هستند، در صورت تمایل جهت تغییر این متن می­بایستی طبق جدول زیر عمل نمائید.

تغییر متن ورودی اول در حالت تحریک متن مورد نظر تا 11 کاراکتر11*
تغییر متن ورودی اول در حالت برداشته­شدن تحریک متن مورد نظر تا 11 کاراکتر10*
تغییر متن ورودی دوم در حالت  تحریک متن مورد نظر تا 11 کاراکتر21*
تغییر متن ورودی دوم در حالت  برداشته­شدن تحریک متن مورد نظر تا 11 کاراکتر20*

و به همین ترتیب برای مابقی ورودی­ها عمل نمائید.

برای نمونه فرض کنید قرار است عبارت “پمپ خاموش” در زمان عدم تحریک ورودی دوم برای شما پیامک گردد، برای این منظور باید عبارت زیر توسط مدیر به دستگاه ارسال گردد.

20*پمپ خاموش

توجه : متن ورودی باید به زبان فارسی و تا 16 کاراکتر باشد.  پیامک هشدار ورودی­ها با توجه به مدل دستگاه برای مدیر و کاربران اول تا سوم ارسال می­گردد.

توجه: ابتدا عدد را بصورت انگلیسی نوشته، سپس کارکتر ستاره و بعد از ان متن مورد نظر را بنویسید.

تغییر مدت زمان تاخیر ورودی­ها

در حالت پیش فرض مدت زمانی که باید ورودی­ها برای اعلام هشدار در حالت تحریک قرار بگیرند دو ثانیه می باشد. در صورت تمایل جهت تغییر این زمان کافیست ابتدا عبارت ID، سپس عدد ورودی مورد نظر مثلا 1 و بعد از آن کاراکتر * و سپس زمان را به میلی ثانیه و در انتها کاراکتر #را نوشته و به دستگاه ارسال کنید.

:تنظیم تاخیر ورودی سوم بمدت 3 ثانیه ID3*3000#

توجه: هر هزار میلی ثانیه معادل یک ثانیه می باشد. بیشتر مقداری که قابل تنظیم،9999 میلی ثانیه می باشد.

هشدار: به هیچ عنوان این مقدار را به کمتر از ۵۰۰ میلی­ثانیه تغییر ندهید.

تنظیم انواع حالت ورودی­ها

  • بصورت پیشفرض با تحریک ورودی­های دیجیتال ، پیامک هشداری به مدیر و کاربران ویژه ارسال می­گردد.
  • حالت دایم: در این حالت با تحریک ورودی، خروجی متناظر وصل و مادامی که ورودی در حالت تحریک می باشد ، خروجی وصل باقی می ماند و با عدم تحریک ، همان خروجی قطع میگردد.
  • حالت پالسی: در این حالت با تحریک ورودی، خروجی متناظر وصل و مجددا با تحریک بعدی،  همان خروجی قطع می گردد.
  • حالت دزدگیر: در این حالت با تحریک شدن ورودی، خروجی هیچ عکس العملی انجام نمی دهد ولی با عدم تحریک ورودی ، خروجی­ اول بمدت زمانی که مشخص شده وصل می شود که می­توانید برای اتصال آژیر استفاده کنید.
  • حالت تایمر: در این حالت با تحریک شدن ورودی، خروجی متناظر بمدت زمانی که مشخص شده وصل و پس از اتمام زمان قطع می گردد.

جهت تنظیم هر کدام از این حالت ها به طریق زیر عمل نمایید:

ابتدا عبارت IM(آی ام)را نوشته سپس شماره ورودی مورد نظر، بعد از آن کاراکتر *، سپس حالت مورد نظر که در ادامه توضیح داده خواهد شد ، در ادامه سه عدد 1 یا 0بترتیب برای تنظیم ارسال پیامک در حالت تحریک، ارسال پیامک برای عدم تحریک ، تماس در هنگام تحریک و عدم تحریک نوشته می شود. عدد یک به منزله ی ارسال پیامک و یا برقراری تماس می باشد.

حالت های مختلفی که در دستور قرار میگیرد:

حالت عادی: F (بدون تغییر در وضعیت رله)

حالت دایم: D

حالت پالسی: P

حالت تایمر: T5 (عدد ۵ مدت زمانی هست که خروجی متناظر بعد از تحریک ورودی وصل می گردد. در اینجا عدد به ثانیه هست و تا 9960 ثانیه قابل افزایش می باشد)

توجه:در حالت دزدگیر ارسال پیامک و برقراری تماس در هنگام تحریک ورودی حتی در صورت تنظیم عمل نمی کند.

تنظیم ورودی اول در حالت دایم با ارسال پیامک در حالت تحریک و عدم تحریک و بدون تماس

IM1*D*1*1*0#

تنظیم ورودی دوم در حالت تایمر بمدت 15 ثانیه  بدون ارسال پیامک در حالت تحریک و عدم تحریک و با تماس

IM2*T15*0*0*1#

تنظیم ورودی سوم در حالت دزدگیر بمدت 10 دقیقه بدون پیامک در حالت تحریک و با پیامک عدم تحریک و با تماس

تنظیم ورودی چهارم در حالت پالسی بدون پیامک در حالت تحریک و عدم تحریک و بدون تماس

IM4*P*0*0*0#

جهت اطلاع از وضعیت حالت ورودی ابتدا عبارت IMLOGو سپس شماره ورودی مورد نظر را نوشته و پیامک کنید

مثال IMLOG2

تنظیمات سنسور دما و رطوبت

در سمت پایین دستگاه یک ترمینال 6 پین سبز رنگ وجود دارد که هر پین بر روی لیبل با عناوین R و Bو اعداد 1 تا 4مشخص شده جهت اتصال، سیم مشکی سنسور را به پین B، سیم قرمز سنسور را به پین Rو سیم زرد را به یکی از اعداد1تا 4متصل نمایید.

  • در صورتی که از بیش از یک سنسور استفاده می نمایید ، سیم های قرمز و مشکی سنسورها را بصورت مشترک به هم متصلکنید.

دریافت اطلاعات سنسور دما می­بایستی عبارت TMو جهت دریافت اطلاعات سنسور رطوبت عبارتHMرا ارسال کنید.

جهت تنظیم هشدار سنسور اول ابتدا عبارت WT1 سپس در صورتی که تمایل دارین با افزایش دما هشدار انجام گیرد علامت بزرگتر (<<>) و در صورتی که تمایل دارید با کاهش مقدرا سنسور هشدار انجام شود علامت کوچکتر (>) نوشته ، سپس مقدار دمای هشدار ، بعد از آن کاراکتر ستاره و مقدار هیسترزیس(تلورانس) – سپس خروجی مورد نظر در صورت تمایل جهت وصل اتوماتیک رله و بعد از آن وضعیت تماس و در انتها کاراکتر ستاره و وضعیت پیامک و کاراکتر # را نوشته و پیامک کنید.

توجه :در وضعیت تماس یا پیامک عدد یک بمنزله ی فعال شدن می باشد.

توجه:در صورتی که نیازی به وصل رله ندارید عدد صفر نوشته شود.

هیسترزیس(تلورانس): فرض کنید عدد ۲۰ را برای هشدار دمایی در نظر گرفته اید و تمایل دارید در صورتی که مقدار سنسور دما بیشتر از ۲۰ شد رله ای متصل گردد. در صورتی که هیسترزیس آن صفر در نظر گرفته شود با توجه به اینکه ممکن است دما در محیط شما با یک درجه اختلاف و مثلا بین ۲۰ و ۱۹ در نوسان باشد . رله مورد نظر مدام قطع و وصل می شود. جهت جلوگیری از این مشکل یک مقدار عددی بعنوان هیسترزیس تعریف می شود. فرض کنید این مقدار را ۳ تعریف کرده اید، در این صورت با بالا رفتن دما از حد ۲۰ رله وصل و با قرار گرفتن زیر ۱۷ درجه (20-3=17) رله قطع می شود.

مثال۱: در صورتی که دمای سنسور 1 بیشتر از ۳۰ شد رله ی چهارم وصل شود.پیامک و تماس فعال با هیسترزیس ۲

WT1>30*2*4*1*1#

در مثال فوق اگه دما کمتر از 28 (30-2=28) شود رله ی اول قطع میگردد.

مثال2: در صورتی که دمای سنسور 1 کمتر از 15 شد رله ی دوم وصل شود.پیامک فعال و تماس غیر فعال با هیسترزیس 5

WT1<15*5*2*0*1#<>

در مثال فوق اگه دما بیشتر از 20 (15+5=20) شود رله ی دوم قطع میگردد.

مثال3: در صورتی که دمای سنسور 2 کمتر از 10 شد هیچ رله ای وصل نگردد و فقط پیامک و تماس فعال باشد. با هیسترزیس 4

WT2<10*4*0*1*1#<>

در مثال فوق اگه دما بیشتر از 14 (10+4=14) شود برای مدیر پیامک ارسال می شود. (در حالتی که مقدار سنسور به حالت نرمال باز گردد هیچ تماسی گرفته نخواهد شد حتی اگر فعال باشد. تنظیم تماس برای حالت هشدار می باشد)

برای مابقی سنسورها بعد از عبارت WT یا WH  عدد سنسور مورد نظر را بنویسید.مثلا برای سنسور دمای سوم WT3

مثال4: در صورتی که دمای سنسور 2 کمتر(سردتر) از منفی 10 شد رله ی سوم وصل شود.پیامک و تماس غیر فعال با هیسترزیس 3

WT2<-10*3*0*0#<>

در مثال فوق اگه دما بیشتر (گرمتر) از 7منفی (-10+3=-7) یعنی منفی ۶ یا منفی ۵  و … شود رله ی سوم قطع میگردد.

مثال5: درصورتی که رطوبت سنسور 1 بیشتر از 40 شد رله ی چهارم وصل. پیامک و تماس فعال با هیسترزیس 8

WH1>40*8*4*1*1#

در مثال فوق اگه رطوبت کمتر از 32 (40-8=32) گردد رله­ی چهارم قطع می شود.

مثال6: درصورتی که رطوبت سنسور 2 کمتر از 20 شد رله­ی دوم وصل. پیامک غیرفعال و تماس فعال با هیسترزیس 5

WH2>20*5*2*1*0#

در مثال فوق اگه رطوبت بیشتر از 25 (20+5=25) گردد رله ­ی چهارم قطع می شود.

کنترل خروجی­ها بصورت هفتگی

از طریق این قابلیت می توانید برای هر کدام از خروجی­ها که تمایل داشته باشید تایمری را در محدوده­ای از شبانه روز و در روز یا روزهای خاصی از هفته تنظیم تا خروجی موردنظر متصل و سپس قطع گردد.

این امکان وجود دارد تا همزمان 16 تایمر را بصورت مجزا برای یک خروجی و یا هر تایمر را برای خروجی­های متفاوت فعال نمایید.

برای این منظور باید طبق الگوریتم زیر عمل نمایید: (از چپ به راست بخوانید)

Zشماره تایمرTساعت وصل:دقیقه­ی وصل*ساعت قطع:دقیقه­ی قطع#شماره­ی خروجیDهفت عدد صفر یا یکYحالت خروجی

نکات:

  • شماره­ی تایمر ۱ تا 16 می باشد.
  • ساعت و دقیقه­های وصل یا قطع می­بایستی بصورت ۲۴ ساعته و دو رقمی باشد.
  • شماره­ی خروجی می تواند از ۱ تا 16 باشد.
  • هفت عدد صفر و یک انتهای پیام بترتیب نوشتن ،نمایانگر روزهای هفته می­باشند.بعبارت دیگر عدد اول برای شنبه، عدد دوم یکشنبه و به همین ترتیب تا روز جمعه ادامه می­یابد.در صورتی که عدد 1 نوشته شود، تایمر در آن روز عمل می­کند و در صورتی که عدد 0 نوشته شود، تایمر در آن روز عمل نمی­کند.
  • برای حالت خروجی در صورتی که عبارت D نوشته شود به معنای دائم و در صورتی که عبارت L نوشته شود به معنای لحظه ای می باشد. در حالت دائم در زمانی که تایمر شروع به کار می کند ، رله وصل و در انتهای زمان، رله قطع می کند. در حالت لحظه ای در زمان شروع و پایان زمان، رله ی مورد نظر یک ثانیه وصل و سپس قطع می شود.

Z1T05:10*14:08#3D1000100YD

در مثال فوق تایمر دوم از ساعت 5 و 10 دقیقه صبح الی 2و 8 دقیقه دقیقه عصر برای خروجی سوم و در روزهای شنبه و چهارشنبه و بصورت دائم عمل می­کند.

  • هر تایمر در مواقع لزوم قابلیت غیرفعالسازی را از طریق پیامک بصورت مجزا از طریق دستورات زیر دارا می­باشد.

:تایمر اولZ1*OFF                                                      :تایمر دومZ2*OFF

  • هر تایمر در زمان عمل کردن یک پیامک به مدیر سیستم ارسال می­کند که می­توانید پیامک آن را فعال یا غیرفعال کنید. برای این منظور ابتدا کاراکتر Z سپس شماره ی تایمر و در انتها ستاره و عبارت SMSONرا برای فعالسازی و عبارت SMSOFFرا برای غیرفعالسازی پیامک تایمر ارسال کنید.

فعالسازی پیامک تایمر هفتگی شماره یک:  Z1*SMSON

غیرفعالسازی پیامک تایمر هفتگی شماره دوازده:  Z12*SMSOFF

  • جهت دریافت وضعیت تایمرهای هفتگی ،  عبارت ZLOG را به دستگاه پیامک نمایید.

تایمر تکرار

در این تایمر کاربر می تواند بر روی خروجی مورد نظر خود یک تایم وصل و یک تایم قطع بر حسب دقیقه تنظیم نماید. از آن پس خروجی بصورت اتوماتیک و دائمی شروع به وصل و قطع می­کند و مادامی که پیامک غیرفعالسازی ارسال نگردد، این تایمر به کار خود ادامه می­دهد.

جهت استفاده از این تایمر ابتدا عبارت TR، سپس شماره­ی خروجی مورد نظر، بعد از آن کاراکتر *و سپس زمان وصل مورد نظر به دقیقه، سپس کاراکتر *و بعد از آن زمان قطع به دقیقه و در انتها کاراکتر #را نوشته و به دستگاه پیامک نمائید.

 برایمثال فرض کنید میخواهید خروجی اول بصورت مداوم یک ساعت روشن و پنج دقیقه خاموش باشد. باید عبارت زیر را به دستگاه پیامک کنید.

TR1*60*5#

توجه: زمان­های قطع یا وصل حداکثر تا 999 دقیقه می­تواند باشد.

  • جهت دریافت وضعیت تنظیم شده­ی تایمرهای تکرار عبارت TRLOGرا پیامک کنید.
  • جهت غیرفعالسازی یکی از تایمرهای هفتگی ابتدا عبارت TR، سپس شماره­ی خروجی مورد نظر، و در انتها عبارت *OFF#را بنویسید. برای مثال جهت غیرفعال سازی تایمر تکرار خروجی دوم عبارت زیر را پیامک نمایید.

 TR2*OFF#

جهت فعالسازی مجدد باید دستور تنظیم که در قبل توضیح داده شد را به دستگاه پیامک نمایید.

تنظیم ساعت و تاریخ

جهت تنظیم تایمر هفتگی حتما باید ساعت و تاریخ دستگاه درست باشد. انتهای تمامی پیامک های ارسالی از سوی دستگاه برای یک ساعت و تاریخ قرار گرفته که با توجه به آن می توانید از تنظیم بودن زمان دستگاه مطلع شوید.

در صورتی که ساعت یا تاریخ درست نمی باشد ، جهت تنظیم آن باید طبق مثال زیر عمل کنید

CLK12,19,2020,6,5#

در این مثال عدد اول از سمت چپ ساعت، بعدی دقیقه، بعدی سال میلادی، بعدی ماه میلادی،و در انتها روز میلادی می باشد که باید طبق تاریخ و ساعتی که در آن قرار گرفته اید تنظیم نمایید. توجه داشته باشید که تاریخ باید بصورت میلادی نوشته شود.

اتصال باتری پشتیبان و اعلام قطع و وصل برق شهر

دو حالت جهت اتصال باتری و اعلام هشدار برق شهر وجود دارد.

حالت اول: در صورتی که از باتری مخصوص شرکت (تک سل 4 ولتی) استفاده می­نمائید، باید باتری را به سوکت سفید رنگ سه پین کنار ترمینال پاور دستگاه متصل کنید و سپس با یک تکه سیم، ورودی­ دیجیتال هفتم یا هشتم مثبت دستگاه را به پین مثبت آداپتور متصل نمایید.

حالت دوم: در صورتی که از باتری 12 ولتی استفاده می نمایید بایستی باتری را به همراه یک شارژر اتوماتیک موازی کرده(مثبت شارژر به مثبت باتری – منفی شارژر به منفی باتری) و به ترمینال دو پین پاور دستگاه (جایگزین آدابتور)ببندین. سپس سیم مثبت یک آدابتور 12 ولتی را به ورودی مثبت دستگاه و سیم منفی را به قسمت منفی پاور متصل نمائید(منفی آدابتور با منفی باتری و شارژر به هم متصل می شوند). در آخر آدابتور را به برق شهر متصل نمایید.

هشدار: به هیچ عنوان در صورتی که باتری شما 12 ولتی است، آن را به ترمینال سفید رنگ دستگاه متصل ننمایید.

نحوه­ی اتصال خروجی­ها به مصرف­کننده­ی 220 ولتی

خروجی­ها آزاد و هر خروجی دارای یک ترمینال 3 پین می­باشد که هر کدام با عنوان Outxو با نام­های NO/COM/NC روی برچسب جعبه و یا در پشت ترمینال­ها مشخص شده­اند. جهت اتصال هر کدام از ترمینال­ها به مصرف کننده­ی مورد نظر خود مطابق مدار زیر عمل نمائید.

توجه: میزان آمپر هر خروجی نهایتا ۴ آمپر و جهت اتصال به لامپ های کم مصرف ۱۲۰ وات می­باشد. در صورت نیاز به میزان بالاتر به از کنتاکتور یا رله های کمکی استفاده نمایید.

کنترل کلیدهای استوپ و استارت تابلو برق با پیامک

در صورت تمایل جهت اتصال سیستم به کلیدهای استارت و استوپ تابلو برق باید پین های NO و COM خروجی اول را با کلید استارت موازی و پین های NC و COM خروجی دوم را با کلید استوپ سری کنید.(مطابق تصویر زیر)

توجه: ممکن است بجای اعداد 23 و 24 ، روی کنتاکتور اعداد 13 و 14 نوشته شده باشد. (مهم اعداد 3و4 است)

در حالت فوق موتور پمپ بصورت پیامکی و یا دستی قابل کنترل می باشد. در این حالت جهت روشن شدن موتور کافیست عبارت C1و جهت خاموش شدن موتور عبارت C2را پیامک کنید.

کنترل کلیدهای استوپ و استارت با تک زنگ

حالت تابلو برق جهت کنترل استارت و استوپ تابلو برق از طریق تک زنگ استفاده می شود. به عبارت دیگر در این حالت از طریق برقراری تماس با سیم کارت دستگاه استارت و یا استوپ با توجه به ورودی اول عمل می کند. در زمان استفاده از این مد در صورتی که ورودی اول تحریک نشده باشد، خروجی اول یک ثانیه متصل می­گردد و در صورتی که ورودی اول تحریک شده باشد، خروجی دوم یک ثانیه متصل می­گردد. جهت استفاده از این مد باید دستگاه بگونه ای در تابلو برق نصب گردد که با روشن شدن موتور، ورودی اول دستگاه با پالس منفی تحریک گردد. میتوانید از یکی از پایه های کمکی کنتاکتور استفاده کنید و مدار را بگونه ای ببندید که با وصل شدن کنتاکتور ، پین منفی آداپتور به ورودی دیجیتال منفی اول متصل شود.

فعالسازی مد تابلو برق : TBN                                                               غیرفعالسازی مد تابلو برق : TBF

کنترل خروجی با تک­زنگ

از طریق تماس با شماره سیمکارتی که بر روی دستگاه قرار گرفته می توانید یکی از خروجی­ها را کنترل کنید. بصورت پیشفرض در صورت برقراری تماس با دستگاه، خروجی اول بمدت یک ثانیه قطع و وصل می شود. برای تغییر تنظیمات تک زنگ می بایست ابتدا عبارت FCN، سپس ستاره و شماره­ی خروجی مورد نظر، بعد از آن ستاره و حالت تک زنگ (دایم یا تایمردار) و در ادامه ستاره و تنظیم ارسال پیامک برگشتی را با درج اعداد ۱ یا ۰ نوشته و کاراکتر مربع را در انتها قرار دهید.

:تنظیم تک­ زنگ بر روی خروجی دوم و حالت دایم و فعالسازی ارسال پیامک گزارش FCN*2*D*1#

:تنظیم تک­زنگ بر روی خروجی سوم و حالت تایم ۸ ثانیه و غیرفعالسازی ارسال پیامک گزارش FCN*3*T8*0#

 جهت غیرفعالسازی کامل تک زنگ عبارتFCFرا به دستگاه پیامک کنید.

جهت مشاهده­ی وضعیت تنظیمات تک زنگ عبارتFSLرا به دستگاه پیامک کنید.

بازگردانی به تنظیمات اولیه

برای این منظور در صورتی که مدیر سیستم هستید، عبارت MDCرا به دستگاه پیامک کنید. همچنین می­توانید با فشاردادن کلید KEY2 و نگه داشتن آن بمدت ده ثانیه عمل بازگردانی به تنظیمات کارخانه را انجام دهید.

در صورت تمایل جهت غیرفعالسازی کلید سخت افزاری ریست فکتوری(بازگردانی به تنظیمات کارخانه) که بر روی دستگاه قرار گرفته، عبارت KFو جهت فعالسازی مجدد آن عبارت KNرا پیامک کنید.

تنظیم صدای بازر (بوق)

جهت قطع صدای بوق دستگاه عبارت PFو جهت وصل آن عبارت PNرا پیامک کنید.

دریافت میزان شارژ سیم­کارت

جهت دریافت میزان شاٰرژ باقی مانده­ی  سیم کارت ایرانسل عبارت GIو برای همراه اول عبارت GHرا به دستگاه پیامک نمایید. توجه داشته باشید که باید حتما زبان سیم کارت انگلیسی باشد. جهت تغییر زبان سیم کارت به انگلیسی، سیم کارت را بر روی یک گوشی قرار دهید و کد های USSD زیر را با توجه به اپراتور بر روی سیم کارت اجرا کنید.

اپراتور همراه اول: *198*2#اپراتور ایرانسل                                : *555*4*3*2#

دریافت گزارش آخرین عملکردهای سیستم

این سیستم ۲۰ عمل آخر را به همراه ساعت و تاریخ ذخیره میکند. برای دریافت کافیست عبارت LOGSرا پیامک کنید.

 :مثالLOGS

تنظیم حالت حافظه­دار خروجی­ها

بصورت پیش فرض با قطع و وصل برق دستگاه و یا ری استارت، خروجی در آخرین حالتی که قرار گرفته بود قرار می گیرد. بعبارت دیگر در صورتی که رله وصل بوده، بعد از قطع و وصل برق مجددا وصل می گردد. جهت غیرفعالسازی این حالت برای هر خروجی بصورت مجزا می توانید تنظیم کنید. برای این منظور ابتدا عبارت OMو ستارهو در ادامه 16 عدد صفر یا یک(یک به منزله حالت حافظه دار) و در انتها کاراکتر # را نوشته و پیامک کنید.

:تنظیم خروجی اول تا چهارم در حالت حافظه دار و خروجی پنجم تا شانزدهم در حالت بدون حافظه

OM*1111000000000000#

جهت مشاهده­ی وضعیت حالت خروجی­ها عبارت OMLOGرا به دستگاه پیامک کنید

راهنمای استفاده از نرم افزار اندروید

پس از دریافت و نصب نرم افزار در ابتدا وارد صفحه ورود رمز عبور می شوید،شما می­توانید با رمز پیش فرض 12345 وارد نرم افزار شوید.

در صورتی که رمز ورود به درستی وارد شود به صفحه اصلی نرم افزار منتقل می­شوید. در اولین ورود به صفحه اصلی چون هیچ دستگاهی برای نرم افزار تعریف نشده، با اخطاری مواجه می شوید که پس از ثبت اولین دستگاه این پیغام دیگر نمایش داده نمی­شود.در این مرحله باید گزینه “اضافه کردن دستگاه” را انتخاب کرده و مشخصات دستگاه را در نرم افزار ثبت نام کنید .

ثبت دستگاه جدید در نرم­افزار

برای اتصال نرم­افزار به دستگاه مورد نظر ابتدا باید اطلاعات دستگاه را ثبت کنید.در این قسمت می­توانید تعداد 10 دستگاه مختلف را ثبت کنید و سپس دستگاه مورد نیاز را جهت کنترل از راه دور انتخاب نمایید.

پس از لمس دکمه + به صفحه زیر منتقل می شوید که از طریق آن می توانید اطلاعات مربوط به دستگاه مورد نظر را وارد و ذخیره کنید. نام دلخواه برای دستگاه تعداد خروجی و شماره­ی سیم­کارت روی دستگاه را وارد نمائید. (برای سیستم­های دو کاناله عدد 4 را انتخاب کنید.)

در پایان در صورتی که اطلاعات وارد شده صحیح باشند ، دستگاه با موفقیت به نرم­افزار اضافه خواهد شد و به صفحه قبلی باز می­گردد و آیکن آن به شکل تیک تغییر پیدا می­کند.

کنترل خروجی

در صفحه ی اصلی گزینه ی کنترل خروجیرا انتخاب نمائید. بر روی یکی از خروجی ها کلیک کرده و آیکن سبز رنگ را انتخاب کنید تا خروجی مورد نظر روشن شود. به همین منوال جهت خاموش کردن گزینه ی قرمز رنگ و برای وصل لحظه ای گزینه ی آبی رنگ را انتخاب نمائید. در صورتی که گزینه ی آبی را زده و نگه دارید به صفحه ی دیگری منتقل می شوید که در این صفحه میتوانید به خروجی مورد نظر زمان بدهید.

تغییر آیکن و نام خروجی

برای این منظور خروجی مورد نظر را بمدت یک ثانیه نگه دارید تا وارد صفحه­ی جدید شود. در این قسمت می­توانید نام آیکن دلخواه خود را انتخاب کنید.

بخش­های اصلی نرم­افزار توضیح داده شده است. مابقی بخش­های نرم­افزار به راحتی قابل استفاده می­باشند.

دریافت اطلاعات

در صفحه ی اصلی گزینه ی دریافت اطلاعاترا انتخاب نمائید. از طریق این صفحه میتوانید اطلاعات سیستم اعم از دما و رطوبت و وضعیت ورودی و خروجی و … را دریافت نمایید.

تنظیمات دستگاه

در صفحه ی اصلی گزینه­ی تنظیمات دستگاه را انتخاب نمائید. از طریق این صفحه می توانید تمامی تنظیمات سیستم را انجام دهید.

سیستم­های کنترل پیامکی/ریموتی



کنترل از طریق پیامک /ریموت دو خروجی – دو ورودی بیسیک

کنترل از طریق پیامک/ریموت چهار خروجی – چهار ورودی بیسیک

کنترل از طریق پیامک/ریموت هشت خروجی – هشت ورودی بیسیک

کنترل از طریق پیامک/ریموت چهار خروجی – چهار ورودی تایمردار با قابلیت اتصال ۲ سنسور

کنترل از طریق پیامک/ریموت هشت خروجی – هشت ورودی تایمردار با قابلیت اتصال ۴ سنسور

کنترل از طریق پیامک/ریموت دوازده خروجی – هشت ورودی تایمردار با قابلیت اتصال ۴ سنسور

کنترل از طریق پیامک/ریموت شانزده خروجی – شانزده ورودی تایمردار با قابلیت اتصال ۴ سنسور

سیستم­های کنترل ریموتی

کنترل از طریق ریموت چهار خروجی برد معمولی (50 متر)

کنترل از طریق ریموت چهار خروجی برد متوسط (200 متر)

کنترل از طریق ریموت چهار خروجی برد بلند  (500 متر)

کنترل از طریق ریموت دوازده خروجی بردمعمولی (100 متر)

کنترل از طریق ریموت دوازده خروجی بردمتوسط (300 متر)

کنترل از طریق ریموت شانزده خروجی برد معمولی (100 متر)

کنترل از طریق ریموت شانزده خروجی برد متوسط (300 متر)



فروشگاه کنترل از راه دور مهراد کیت تولید کننده کنترل از راه دور پیامکی و وای فای و ریموتی می باشد. همچنین محصولات خانه هوشمند و کنترل از راه دور اینترنتی را هم می فروشند



دکمه بازگشت به بالا
