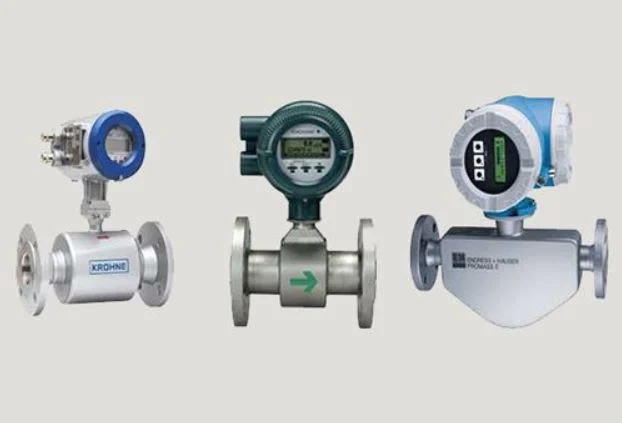

فلومتر مغناطیسی چیست؟
فلومتر مغناطیسی یکی از دقیق ترین و پیشرفته ترین ابزارهای اندازه گیری جریان سیالات است. این نوع فلومتر که با نام فلومتر الکترومغناطیسی (Electromagnetic Flowmeter) نیز شناخته می شود بر اساس اصول قانون فارادی در الکترومغناطیس عمل می کند و توانایی اندازه گیری جریان سیالات رسانا را دارد. در این مقاله به بررسی نحوه عملکرد ویژگی ها مزایا معایب و کاربردهای فلومتر مغناطیسی می پردازیم.
1. فلومتر مغناطیسی چیست؟
فلومتر مغناطیسی دستگاهی است که جریان سیالات رسانا را با استفاده از اصول میدان مغناطیسی اندازه گیری می کند. این فلومتر فاقد قطعات متحرک است و برای سیالاتی که رسانایی الکتریکی دارند مانند آب محلول های شیمیایی و دوغاب های صنعتی بسیار مناسب است.
در این دستگاه یک میدان مغناطیسی در مسیر جریان سیال ایجاد می شود و با عبور سیال رسانا از این میدان ولتاژی در سیال القا می شود. این ولتاژ متناسب با سرعت جریان سیال است و توسط حسگرها اندازه گیری می شود.
2. نحوه عملکرد فلومتر مغناطیسی
عملکرد فلومتر مغناطیسی بر اساس قانون القای فارادی است. این قانون بیان می کند که هرگاه یک سیال رسانا از یک میدان مغناطیسی عبور کند ولتاژی در آن القا می شود. این ولتاژ متناسب با سرعت جریان سیال و شدت میدان مغناطیسی است.
اجزای اصلی فلومتر مغناطیسی:
- سیم پیچ های مغناطیسی: وظیفه تولید میدان مغناطیسی را بر عهده دارند.
- الکترودها: این اجزا ولتاژ القا شده در سیال را دریافت کرده و به سیگنال الکتریکی تبدیل می کنند.
- حسگرها: سیگنال تولید شده را پردازش کرده و نرخ جریان را محاسبه می کنند.
- لوله جریان: لوله ای که سیال از داخل آن عبور می کند معمولاً با مواد غیررسانا پوشیده شده است تا دقت اندازه گیری افزایش یابد.
مراحل عملکرد:
- جریان الکتریکی از طریق سیم پیچ ها عبور کرده و یک میدان مغناطیسی در مسیر سیال ایجاد می کند.
- سیال رسانا از داخل میدان مغناطیسی عبور کرده و ولتاژی در آن القا می شود.
- الکترودها ولتاژ القا شده را شناسایی و اندازه گیری می کنند.
- داده های به دست آمده توسط پردازشگر فلومتر تحلیل و نرخ جریان محاسبه می شود.
3. ویژگی های فلومتر مغناطیسی
فلومتر مغناطیسی به دلیل ویژگی های منحصر به فرد خود یکی از پرکاربردترین ابزارهای اندازه گیری جریان در صنایع مختلف است.
ویژگی های کلیدی:
- بدون قطعات متحرک: باعث کاهش نیاز به تعمیر و نگهداری و افزایش طول عمر دستگاه می شود.
- دقت بالا: این فلومترها برای کاربردهایی که نیاز به دقت بالا دارند ایده آل هستند.
- مناسب برای سیالات خورنده: پوشش داخلی لوله جریان معمولاً از مواد مقاوم در برابر خوردگی ساخته می شود.
- عدم تأثیرپذیری از تغییرات فشار و دما: شرایط عملیاتی پایدار را فراهم می کند.
4. مزایای فلومتر مغناطیسی
فلومترهای مغناطیسی به دلیل مزایای متعدد گزینه ای محبوب در بسیاری از صنایع هستند. در ادامه به برخی از این مزایا اشاره می کنیم:
4.1. اندازه گیری دقیق
فلومترهای مغناطیسی جریان سیال را با دقت بسیار بالایی اندازه گیری می کنند. این ویژگی آن ها را برای کاربردهایی که دقت اهمیت زیادی دارد مناسب می سازد.
4.2. قابلیت استفاده برای سیالات متنوع
این فلومترها می توانند برای انواع سیالات رسانا از جمله آب محلول های شیمیایی و دوغاب های صنعتی استفاده شوند.
4.3. عدم افت فشار
به دلیل طراحی بدون مانع در مسیر جریان افت فشار در این فلومترها ناچیز است.
4.4. طول عمر بالا
فلومترهای مغناطیسی به دلیل نبود قطعات متحرک و استفاده از مواد مقاوم در برابر خوردگی عمر طولانی دارند.
4.5. قابلیت اندازه گیری جریان دوطرفه
این دستگاه ها می توانند جریان در هر دو جهت را اندازه گیری کنند.
5. معایب فلومتر مغناطیسی
با وجود مزایای بسیار فلومترهای مغناطیسی محدودیت ها و معایبی نیز دارند که باید در نظر گرفته شوند:
5.1. نیاز به سیالات رسانا
فلومترهای مغناطیسی فقط برای سیالاتی که رسانایی الکتریکی دارند قابل استفاده هستند. برای گازها یا مایعات غیررسانا مانند نفت این فلومترها مناسب نیستند.
5.2. هزینه بالا
هزینه اولیه این فلومترها نسبت به برخی انواع دیگر بالاتر است.
5.3. حساسیت به نویز الکترومغناطیسی
در محیط هایی که نویز الکترومغناطیسی بالاست ممکن است دقت اندازه گیری کاهش یابد.
6. کاربردهای فلومتر مغناطیسی
فلومترهای مغناطیسی در صنایع مختلفی به کار گرفته می شوند. برخی از مهم ترین کاربردهای آن عبارتند از:
6.1. صنایع آب و فاضلاب
- اندازه گیری جریان آب آشامیدنی و آب های صنعتی
- کنترل جریان فاضلاب و آب های فرآوری شده
6.2. صنایع شیمیایی
- نظارت بر جریان محلول های شیمیایی
- اندازه گیری سیالات خورنده و اسیدی
6.3. صنایع غذایی و دارویی
- نظارت بر جریان مواد غذایی مایع مانند شیر و شربت
- کاربرد در تولید دارو و محلول های پزشکی
6.4. صنایع معدنی
- اندازه گیری جریان دوغاب های معدنی و سیالات حاوی ذرات جامد
6.5. سیستم های HVAC
- کنترل جریان در سیستم های تهویه گرمایش و سرمایش
7. نحوه انتخاب فلومتر مغناطیسی مناسب
برای انتخاب فلومتر مغناطیسی مناسب باید عوامل مختلفی را در نظر گرفت از جمله:
- نوع سیال: رسانایی الکتریکی دما و خاصیت خورندگی سیال
- شرایط عملیاتی: فشار و دمای محیط
- اندازه لوله جریان: هماهنگی اندازه فلومتر با قطر لوله
- دقت مورد نیاز: میزان خطای قابل قبول
- هزینه: بودجه موجود برای خرید و نگهداری
8. تعمیر و نگهداری فلومتر مغناطیسی
فلومترهای مغناطیسی به دلیل طراحی ساده و نبود قطعات متحرک نیاز به تعمیر و نگهداری کمی دارند. با این حال رعایت برخی نکات می تواند عمر دستگاه را افزایش دهد:
- تمیز کردن دوره ای: برای جلوگیری از تجمع رسوبات و ذرات معلق
- کنترل نویز الکترومغناطیسی: استفاده از محافظت های مناسب در محیط های دارای نویز
- بازبینی الکترودها: اطمینان از صحت عملکرد الکترودها
نتیجه گیری
فلومتر مغناطیسی یکی از پیشرفته ترین ابزارهای اندازه گیری جریان سیالات رساناست که به دلیل دقت بالا طول عمر طولانی و قابلیت استفاده در شرایط مختلف در صنایع گوناگون کاربرد دارد. این دستگاه برای سیالات رسانا مانند آب و محلول های شیمیایی ایده آل است اما برای گازها یا مایعات غیررسانا مناسب نیست.
انتخاب فلومتر مغناطیسی باید بر اساس نیازهای خاص هر کاربرد و شرایط عملیاتی انجام شود. با استفاده صحیح و نگهداری مناسب این فلومترها می توانند به بهبود کارایی فرآیندها و کاهش هزینه ها کمک کنند.
